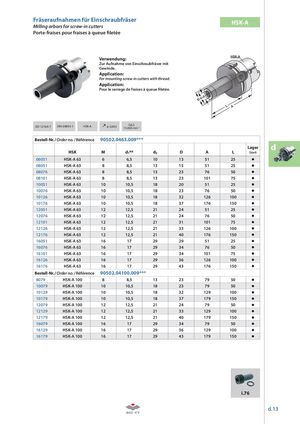

Fräseraufnahmen für Einschraubfräser HSK-A

Verwendung: Zur Aufnahme von Einschraubfräser mit Gewinde.

Application: For mounting screw-in cutters with thread.

Application: Pour le serrage de fraises à queue fi letée.

ISO 12164-1	DIN 69893-1	HSK-A	 ≤0,003	G6,3 15.000 min-1
Bestell-Nr.	/Order no.	/ Référence	90502.04	63.009

dd

	HSK	M	d1H4	d2	D	A	L	Lager Stock
06051	HSK-A 63	6	6,5	10	13	51	25
08051	HSK-A 63	8	8,5	13	15	51	25
08076	HSK-A 63	8	8,5	13	23	76	50
08101	HSK-A 63	8	8,5	13	23	101	75
10051	HSK-A 63	10	10,5	18	20	51	25
10076	HSK-A 63	10	10,5	18	23	76	50
10126	HSK-A 63	10	10,5	18	32	126	100
10176	HSK-A 63	10	10,5	18	37	176	150
12051	HSK-A 63	12	12,5	21	24	51	25
12076	HSK-A 63	12	12,5	21	24	76	50
12101	HSK-A 63	12	12,5	21	31	101	75
12126	HSK-A 63	12	12,5	21	33	126	100
12176	HSK-A 63	12	12,5	21	40	176	150
16051	HSK-A 63	16	17	29	29	51	25
16076	HSK-A 63	16	17	29	34	76	50
16101	HSK-A 63	16	17	29	34	101	75
16126	HSK-A 63	16	17	29	36	126	100
16176	HSK-A 63	16	17	29	43	176	150
Bestell-Nr.	/Order no. / Référen	ce 90502.	04100.009
8079	HSK-A 100	8	8,5	13	23	79	50
10079	HSK-A 100	10	10,5	18	23	79	50
10129	HSK-A 100	10	10,5	18	32	129	100
10179	HSK-A 100	10	10,5	18	37	179	150
12079	HSK-A 100	12	12,5	21	24	79	50
12129	HSK-A 100	12	12,5	21	33	129	100
12179	HSK-A 100	12	12,5	21	40	179	150
16079	HSK-A 100	16	17	29	34	79	50
16129	HSK-A 100	16	17	29	36	129	100
16179	HSK-A 100	16	17	29	43	179	150
