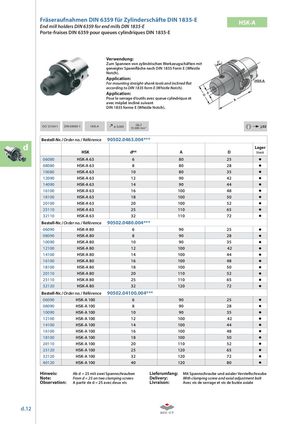

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E HSK-A
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfl äche nach DIN 1835 Form E (Whistle geneigter Spannfl äche nach DIN 1835 Form E (Whistle Notch).
Application: For mounting straight-shank tools and inclined fl at according to DIN 1835 form E (Whistle Notch).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch).
G6,3 i
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 j.02
15.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0463.004*** dd
| HSK dH4 | A | D | Lager Stock | |
| 06080 | HSK-A 63 6 | 80 | 25 | |
| 08080 | HSK-A 63 8 | 80 | 28 | |
| 10080 | HSK-A 63 10 | 80 | 35 | |
| 12090 | HSK-A 63 12 | 90 | 42 | |
| 14090 | HSK-A 63 14 | 90 | 44 | |
| 16100 | HSK-A 63 16 | 100 | 48 | |
| 18100 | HSK-A 63 18 | 100 | 50 | |
| 20100 | HSK-A 63 20 | 100 | 52 | |
| 25110 | HSK-A 63 25 | 110 | 65 | |
| 32110 | HSK-A 63 32 | 110 | 72 | |
| Bestell-Nr. / | Order no. / Référence 90502.0480.004 | |||
| 06090 | HSK-A 80 6 | 90 | 25 | |
| 08090 | HSK-A 80 8 | 90 | 28 | |
| 10090 | HSK-A 80 10 | 90 | 35 | |
| 12100 | HSK-A 80 12 | 100 | 42 | |
| 14100 | HSK-A 80 14 | 100 | 44 | |
| 16100 | HSK-A 80 16 | 100 | 48 | |
| 18100 | HSK-A 80 18 | 100 | 50 | |
| 20110 | HSK-A 80 20 | 110 | 52 | |
| 25110 | HSK-A 80 25 | 110 | 65 | |
| 32120 | HSK-A 80 32 | 120 | 72 | |
| Bestell-Nr. / | Order no. / Référence 90502.04100.004 | |||
| 06090 | HSK-A 100 6 | 90 | 25 | |
| 08090 | HSK-A 100 8 | 90 | 28 | |
| 10090 | HSK-A 100 10 | 90 | 35 | |
| 12100 | HSK-A 100 12 | 100 | 42 | |
| 14100 | HSK-A 100 14 | 100 | 44 | |
| 16100 | HSK-A 100 16 | 100 | 48 | |
| 18100 | HSK-A 100 18 | 100 | 50 | |
| 20110 | HSK-A 100 20 | 110 | 52 | |
| 25120 | HSK-A 100 25 | 120 | 65 | |
| 32120 | HSK-A 100 32 | 120 | 72 | |
| 40120 | HSK-A 100 40 | 120 | 80 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben | Lieferumfang: | Mit Spannschraube und axialer Verstellschraube |
| Note: | From d = 25 on two clamping screws | Delivery: | With clamping screw and axial adjustment bolt |
| Observation: | A partir de d = 25 avec deux vis | Livraison: | Avec vis de serrage et vis de butée axiale |
