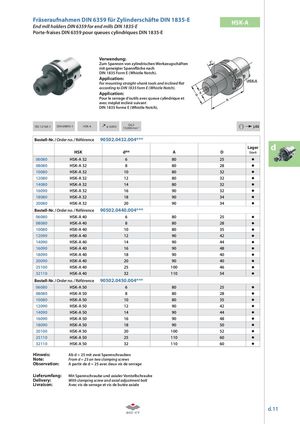

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E HSK-A
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfl äche nach DIN 1835 Form E (Whistle Notch).
Application: For mounting straight-shank tools and inclined fl at according to DIN 1835 form E (Whistle Notch).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch).
G6,3 i j.02
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0432.004*** dd
| HSK | dH4 | A | D | Lager Stock | |
| 06080 | HSK-A 32 | 6 | 80 | 25 | |
| 08080 | HSK-A 32 | 8 | 80 | 28 | |
| 10080 | HSK-A 32 | 10 | 80 | 32 | |
| 12080 | HSK-A 32 | 12 | 80 | 32 | |
| 14080 | HSK-A 32 | 14 | 80 | 32 | |
| 16090 | HSK-A 32 | 16 | 90 | 32 | |
| 18080 | HSK-A 32 | 18 | 90 | 34 | |
| 20080 | HSK-A 32 | 20 | 90 | 34 | |
| Bestell-Nr. /O | rder no. / Référence | 90502.0440.004 | |||
| 06080 | HSK-A 40 | 6 | 80 | 25 | |
| 08080 | HSK-A 40 | 8 | 80 | 28 | |
| 10080 | HSK-A 40 | 10 | 80 | 35 | |
| 12090 | HSK-A 40 | 12 | 90 | 42 | |
| 14090 | HSK-A 40 | 14 | 90 | 44 | |
| 16090 | HSK-A 40 | 16 | 90 | 48 | |
| 18090 | HSK-A 40 | 18 | 90 | 40 | |
| 20090 | HSK-A 40 | 20 | 90 | 40 | |
| 25100 | HSK-A 40 | 25 | 100 | 46 | |
| 32110 | HSK-A 40 | 32 | 110 | 54 | |
| Bestell-Nr. /O | rder no. / Référence | 90502.0450.004 | |||
| 06080 | HSK-A 50 | 6 | 80 | 25 | |
| 08080 | HSK-A 50 | 8 | 80 | 28 | |
| 10080 | HSK-A 50 | 10 | 80 | 35 | |
| 12090 | HSK-A 50 | 12 | 90 | 42 | |
| 14090 | HSK-A 50 | 14 | 90 | 44 | |
| 16090 | HSK-A 50 | 16 | 90 | 48 | |
| 18090 | HSK-A 50 | 18 | 90 | 50 | |
| 20100 | HSK-A 50 | 20 | 100 | 52 | |
| 25110 | HSK-A 50 | 25 | 110 | 60 | |
| 32110 | HSK-A 50 | 32 | 110 | 60 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube und axialer Verstellschraube |
| Delivery: | With clamping screw and axial adjustment bolt |
