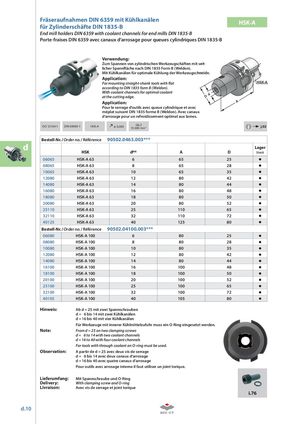

Fräseraufnahmen DIN 6359 mit Kühlkanälen HSK-A
Porte-fraises DIN 6359 avec canaux d‘arrosage pour queues cylindriques DIN 1835-B
Verwendung: Zum Spannen von zylindrischen Werkzeug schäften mit seit-Zum Spannen von zylindrischen Werkzeug schäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon). Mit Kühlkanälen für optimale Kühlung der Werkzeugschneide.Mit Kühlkanälen für optimale Kühlung der Werkzeugschneide.
Application: For mounting straight-shank tools with fl at according to DIN 1835 form B (Weldon). With coolant channels for optimal coolant at the cutting edge.
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). Avec canaux méplat suivant DIN 1835 forme B (Weldon). Avec canaux d‘arrosage pour un refroidissement optimal aux lames.
G6,3 i
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 j.02
15.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0463.003*** dd
| HSK dH4 | A | D | Lager Stock | |
| 06065 | HSK-A 63 6 | 65 | 25 | |
| 08065 | HSK-A 63 8 | 65 | 28 | |
| 10065 | HSK-A 63 10 | 65 | 35 | |
| 12080 | HSK-A 63 12 | 80 | 42 | |
| 14080 | HSK-A 63 14 | 80 | 44 | |
| 16080 | HSK-A 63 16 | 80 | 48 | |
| 18080 | HSK-A 63 18 | 80 | 50 | |
| 20080 | HSK-A 63 20 | 80 | 52 | |
| 25110 | HSK-A 63 25 | 110 | 65 | |
| 32110 | HSK-A 63 32 | 110 | 72 | |
| 40125 | HSK-A 63 40 | 125 | 80 | |
| Bestell-Nr. / | Order no. / Référence 90502.04100.003 | |||
| 06080 | HSK-A 100 6 | 80 | 25 | |
| 08080 | HSK-A 100 8 | 80 | 28 | |
| 10080 | HSK-A 100 10 | 80 | 35 | |
| 12080 | HSK-A 100 12 | 80 | 42 | |
| 14080 | HSK-A 100 14 | 80 | 44 | |
| 16100 | HSK-A 100 16 | 100 | 48 | |
| 18100 | HSK-A 100 18 | 100 | 50 | |
| 20100 | HSK-A 100 20 | 100 | 52 | |
| 25100 | HSK-A 100 25 | 100 | 65 | |
| 32100 | HSK-A 100 32 | 100 | 72 | |
| 40105 | HSK-A 100 40 | 105 | 80 |
Hinweis: Ab d = 25 mit zwei Spannschrauben d = 6 bis 14 mit zwei Kühlkanälen d = 16 bis 40 mit vier Kühlkanälen Für Werkzeuge mit innerer Kühlmittelzufuhr muss ein O-Ring eingesetzt werden.
| Note: | From d = 25 on two clamping screws |
| d = 6 to 14 with two coolant channels | |
| d = 16 to 40 with four coolant channels | |
| For tools with through coolant an O-ring must be used. | |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| d = 6 bis 14 avec deux canaux d‘arrosage | |
| d = 16 bis 40 avec quatre canaux d‘arrosage | |
| Pour outils avec arrosage interne il faut utiliser un joint torique. | |
| Lieferumfang: | Mit Spannschraube und O-Ring |
| Delivery: | With clamping screw and O-ring |
| Livraison: | Avec vis de serrage et joint torique |
