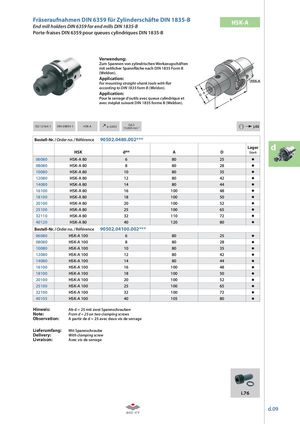

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).
Application: For mounting straight-shank tools with fl at according to DIN 1835 form B (Weldon).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).
G6,3 i
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 j.02
15.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0480.002*** dd
| HSK dH4 | A | D | Lager Stock | |
| 06080 | HSK-A 80 6 | 80 | 25 | |
| 08080 | HSK-A 80 8 | 80 | 28 | |
| 10080 | HSK-A 80 10 | 80 | 35 | |
| 12080 | HSK-A 80 12 | 80 | 42 | |
| 14080 | HSK-A 80 14 | 80 | 44 | |
| 16100 | HSK-A 80 16 | 100 | 48 | |
| 18100 | HSK-A 80 18 | 100 | 50 | |
| 20100 | HSK-A 80 20 | 100 | 52 | |
| 25100 | HSK-A 80 25 | 100 | 65 | |
| 32110 | HSK-A 80 32 | 110 | 72 | |
| 40120 | HSK-A 80 40 | 120 | 80 | |
| Bestell-Nr. / | Order no. / Référence 90502.04100.002 | |||
| 06080 | HSK-A 100 6 | 80 | 25 | |
| 08080 | HSK-A 100 8 | 80 | 28 | |
| 10080 | HSK-A 100 10 | 80 | 35 | |
| 12080 | HSK-A 100 12 | 80 | 42 | |
| 14080 | HSK-A 100 14 | 80 | 44 | |
| 16100 | HSK-A 100 16 | 100 | 48 | |
| 18100 | HSK-A 100 18 | 100 | 50 | |
| 20100 | HSK-A 100 20 | 100 | 52 | |
| 25100 | HSK-A 100 25 | 100 | 65 | |
| 32100 | HSK-A 100 32 | 100 | 72 | |
| 40105 | HSK-A 100 40 | 105 | 80 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube |
| Delivery: | With clamping screw |
| Livraison: | Avec vis de serrage |
