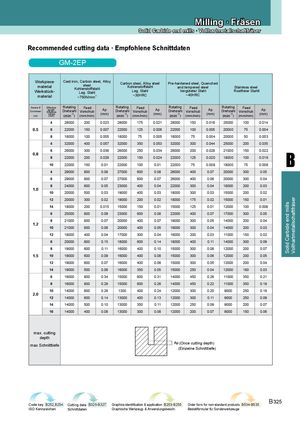

Recommended cutting data · Empfohlene Schnittdaten

GM-2EP

Workpiece	Cast iron, Carbon steel, Alloy			,		,
		steel	Carbon steel	Alloy steel	Pre-hardened steel	Quenched

material Kohlenstoffstahl and tempered steel Stainless steel

Kohlenstoffstahl Leg. Stahl Vergüteter Stahl

Werkstück- Leg. Stahl Rostfreier Stahll

material ~30HRC ~40HRC

~750N/mm2

Diameter Ø	Effective	Rotating	Feed		Rotating	Feed		Rotating	Feed		Rotating	Feed
	length	Drehzahl Vorschub		Ap	Drehzahl	Vorschub	Ap	Drehzahl Vorschub		Ap	Drehzahl Vorschub		Ap
Durchmesser	Effektive			(mm)			(mm)			(mm)			(mm)
	Länge	(min -1)	(mm/min)		(min -1)	(mm/min)		(min-1)	(mm/min)		(min-1)	(mm/min)

(mm) (mm)

	4	28000	200	0.023	28000	175	0.021	28000	150	0.018	25000	100	0.014
0.5	6	22000	150	0.007	22000	125	0.006	22000	100	0.005	20000	75	0.004
	8	18000	100	0.005	18000	75	0.005	18000	75	0.004	20000	50	0.003
	4	32000	400	0.057	32000	350	0.053	32000	300	0.044	25000	200	0.035	B
	6	26000	300	0.036	26000	250	0.034	26000	200	0.028	21000	150	0.022

0.8

8	22000	200	0.026	22000	150	0.024	22000	125	0.020	18000	100	0.016
10	22000	150	0.01	22000	100	0.01	22000	75	0.008	18000	75	0.006
4	29000	800	0.08	27000	600	0.08	26000	400	0.07	20000	300	0.05
6	29000	800	0.07	27000	600	0.07	26000	400	0.06	20000	300	0.04
8	24000	600	0.05	23000	400	0.04	22000	300	0.04	18000	200	0.03

1.0

10	20000	500	0.03	19000	400	0.03	18000	300	0.03	15000	200	0.02
12	20000	300	0.02	19000	200	0.02	18000	175	0.02	15000	150	0.01
14	18000	200	0.015	15000	150	0.01	15000	125	0.01	12000	100	0.008
6	25000	800	0.09	23000	600	0.08	22000	400	0.07	17000	300	0.05
8	21000	600	0.07	20000	400	0.07	19000	300	0.05	14000	200	0.04

1.2

10	21000	600	0.06	20000	400	0.05	19000	300	0.04	14000	200	0.03
12	18000	400	0.04	17000	300	0.04	16000	200	0.03	11000	150	0.02
6	20000	800	0.15	18000	600	0.14	18000	400	0.11	14000	300	0.09
8	19000	600	0.11	16000	400	0.10	15000	300	0.08	12000	200	0.07
1.5 10	19000	600	0.09	16000	400	0.08	15000	300	0.06	12000	200	0.05
12	19000	600	0.07	16000	400	0.06	15000	300	0.05	12000	200	0.04
14	19000	500	0.06	16000	350	0.05	15000	250	0.04	12000	180	0.03
6	16000	800	0.34	15000	600	0.31	14000	450	0.26	11000	350	0.21
8	16000	800	0.29	15000	600	0.26	14000	450	0.22	11000	350	0.18
10	14000	600	0.26	1300	400	0.24	12000	300	0.20	9000	250	0.16

2.0

12	14000	600	0.14	13000	400	0.13	12000	300	0.11	9000	250	0.09
14	14000	500	0.10	13000	350	0.11	12000	250	0.09	9000	200	0.07
16	14000	400	0.08	13000	300	0.08	12000	200	0.07	9000	150	0.06

max. cutting

depth

max Schnitttiefe

(Once cutting depth) (Einzelne Schnitttiefe)
