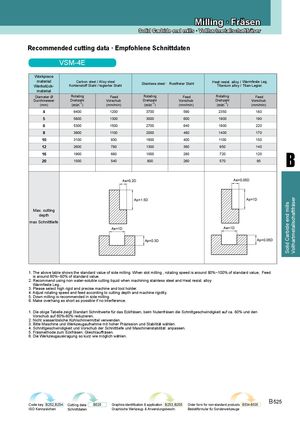

Recommended cutting data · Empfohlene Schnittdaten
VSM-4E
| Workpiece material Werkstück- material | Carbon st Kohlenstoff St | eel / Alloy steel ahl / legierter Stahl | Stainless steel · | Rostfreier Stahl | Heat resist. alloy / Titanium alloy / | Warmfeste Leg. Titan-Legier. |
| Diameter Ø (mm) Durchmesser | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub |
| 4 | 6400 | 1200 | 3700 | 590 | 2350 | 180 |
| 5 | 5800 | 1300 | 3000 | 600 | 1900 | 190 |
| 6 | 5300 | 1500 | 2700 | 640 | 1900 | 220 |
| 8 | 3900 | 1100 | 2000 | 480 | 1400 | 170 |
| 10 | 3100 | 930 | 1600 | 400 | 1100 | 150 |
| 12 | 2600 | 780 | 1300 | 360 | 950 | 140 |
| 16 | 1900 | 680 | 1000 | 280 | 720 | 120 |
| 20 | 1500 | 540 | 800 | 260 | 570 | 95 |
| Ae=0. | 2D | Ae=0 | .05D | |||
| Max. cutting depth ax Schnitttiefe | Ap=1.5D | Ap=1D | ||||
| Ae=1D | Ae=1D | |||||
| Ap=0.3D | Ap=0.05D |
1. The above table shows the standard value of side milling. When slot milling , rotating speed is around 80%~100% of standard value, Feed is around 60%~80% of standard value. 2. Recommend using non water-soluble cutting liquid when machining stainless steel and Heat resist. alloy Warmfeste Leg.. 3. Please select high rigid and precise machine and tool holder. 4. Adjust rotating speed and feed according to cutting depth and machine rigidity. 5. Down milling is recommended in side milling. 6. Make overhang as short as possible if no interference. 1. Die obige Tabelle zeigt Standart Schnittwerte für das Eckfräsen, beim Nutenfräsen die Schnittgeschwindigkeit auf ca. 80% und den Vorschub auf 60%-80% reduzieren. 2. Nicht wasserlösliche Kühlschmiermittel verwenden. 3. Bitte Maschine und Werkzeugaufnahme mit hoher Präzission und Stabilität wählen. 4. Schnittgeschwindigkeit und Vorschub der Schnitttiefe und Maschinenstabilität anpassen. 5. Fräsmethode zum Eckfräsen: Gleichlauffräsen. 6. Die Werkzeugauskragung so kurz wie möglich wählen.
