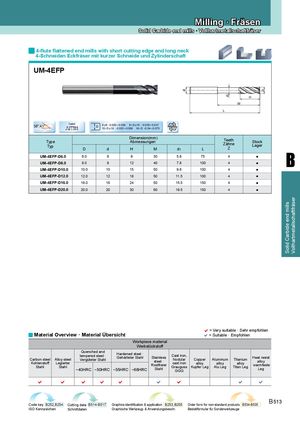

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

4-flute flattened end mills with short cutting edge and long neck
4-Schneiden Eckfräser mit kurzer Schneide und Zylinderschaft

UM-4EFP


d


D
d1
H
M
L

Coated
38o,41o D≤6 -0.020~-0.038 6<D≤10 -0.025~-0.047
D
AITiN 10<D≤18 -0.032~-0.059 18<D -0.04~-0.073

Dimension(mm)
Type Abmessungen Teeth Stock
Zähne Lager
Typ Z

B
D d H M d1 L
UM-4EFP-D6.0 6.0 6 9 30 5.8 75 4 ●
UM-4EFP-D8.0 8.0 8 12 40 7.8 100 4 ●
UM-4EFP-D10.0 10.0 10 15 50 9.6 100 4 ●
UM-4EFP-D12.0 12.0 12 18 50 11.5 100 4 ●
UM-4EFP-D16.0 16.0 16 24 50 15.5 150 4 ●
UM-4EFP-D20.0 20.0 20 30 60 19.5 150 4 ●


Vollhartmetallschaftfräser
Solid Carbide end mills


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
Werkstückstoff
Quenched and
Hardened steel ·
tempered steel · Cast iron,
Gehärteter Stahl Stainless Heat resist
Carbon steel Alloy steel Vergüteter Stahl Nodular Copper Aluminum Titanium
steel · alloy
Kohlenstoff Legierter cast iron alloy alloy alloy
Rostfreier warmfeste
Stahl Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
~40HRC ~50HRC ~55HRC ~68HRC Stahl Leg
GGG

        

Code key B252,B254 Cutting data B514-B517 Graphics identification & application B253,B255 Order form for non-standard products B534-B535
B 513
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
