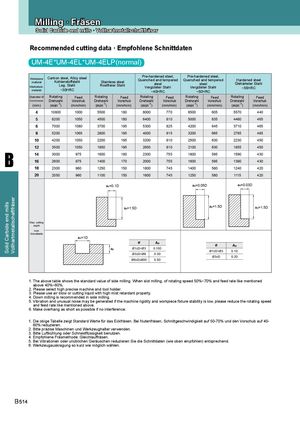

Solid Carbide end mills Vollhartmetallschaftfräser MGeinleliranl gTur·nFingrä/Asllgeenmeine Drehbearbeitung, ISO Kennzeichnung Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten UM-4E*UM-4EL*UM-4ELP(normal) Workpiece Carbon steel, Alloy steelmaterialKohlenstoffstahlWerkstück-Leg. Stahlmaterial~30HRCStainless steelRostfreier StahlPre-hardened steel,Pre-hardened steel,Quenched and temperedQuenched and temperedHardened steelsteelsteelGehärteter StahlVergüteter StahlVergüteter Stahl~55HRC~40HRC~50HRC Diameter Ø Rotating Feed Rotating Feed Rotating Feed Rotating Feed Rotating Feed Durchmesser Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub (mm) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) 4 10800 1000 5500 180 8000 770 6500 605 5570 440 5 8200 1050 4500 180 6400 810 5000 635 4460 465 6 7000 1080 3700 195 5300 825 4200 645 3710 465 8 5200 1065 2800 195 4000 815 3200 665 2785 485 10 4200 1050 2200 195 3200 810 2500 630 2230 450 12 3500 1050 1850 195 2650 810 2100 630 1855 450 B 14 3000 975 1600 180 2300 755 1800 595 1590 4301626009751400170200075516005951390430 18 2300 960 1250 150 1800 745 1400 580 1240 420 20 2050 960 1100 150 1600 745 1250 580 1115 420 ae=0.1D ae=0.05D ae=0.03D ap=1.5D ap=1.5D ap=1.5D Max. cutting depth max Schnitttiefe ae=1D Ø Ap Ø Ap ap Ø1≤D<Ø3 0.15D Ø1≤D<Ø3 0.1D Ø3≤D<Ø6 0.3D Ø3≤D 0.2D Ø6≤D≤Ø20 0.5D 1. The above table shows the standard value of side milling. When slot milling, of rotating speed 50%~70% and feed rate like mentioned above 40%~60%. 2. Please select high precise machine and tool holder. 3. Please use air blow or cutting liquid with high mist retardant property. 4. Down milling is recommended in side milling. 5. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 6. Make overhang as short as possible if no interference. 1. Die obige Tabelle zeigt Standard Werte für das Eckfräsen. Bei Nutenfräsen, Schnittgeschwindigkeit auf 50-70% und den Vorschub auf 40- 60% reduzieren. 2. Bitte präzise Maschinen und Werkzeughalter verwenden. 3. Bitte Luftkühlung oder Schneidflüssigkeit benutzen. 4. Empfohlene Fräsmethode: Gleichlauffräsen. 5. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 6. Werkzeugauskragung so kurz wie möglich wählen. B 514
