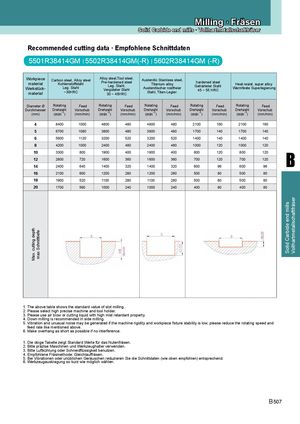

Recommended cutting data · Empfohlene Schnittdaten
5501R38414GM | 5502R38414GM(-R) | 5602R38414GM (-R)
| Workpiece material Werkstück- material | Carbon stee ~30 Kohlens Leg. | l,Alloy steel HRC toffstahl Stahl | Alloy steel Pre-harde 30 ~ 4 Leg. Vergütet | ,Tool steel, ned steel 5HRC Stahl, er Stahl | Austenitic St Titaniu Austenitisch Stahl, Tita | ainless steel, m alloy er rostfreier n-Legier. | harden 45 ~ 5 Gehärte | ed steel 5 HRC ter Stahl | Heat resist. Warmfeste S | super alloy uperlegierung |
| Diameter Ø (mm) Durchmesser | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub |
| 4 | 8400 | 1000 | 4800 | 480 | 4800 | 480 | 2100 | 160 | 2100 | 160 |
| 5 | 6700 | 1080 | 3800 | 480 | 3800 | 480 | 1700 | 140 | 1700 | 140 |
| 6 | 5600 | 1120 | 3200 | 520 | 3200 | 520 | 1400 | 140 | 1400 | 140 |
| 8 | 4200 | 1000 | 2400 | 480 | 2400 | 480 | 1000 | 120 | 1000 | 120 |
| 10 | 3300 | 800 | 1900 | 400 | 1900 | 400 | 800 | 120 | 800 | 120 |
| 12 | 2800 | 720 | 1600 | 360 | 1600 | 360 | 700 | 120 | 700 | 120 |
| 14 | 2400 | 640 | 1400 | 320 | 1400 | 320 | 600 | 96 | 600 | 96 |
| 16 | 2100 | 600 | 1200 | 280 | 1200 | 280 | 500 | 80 | 500 | 80 |
| 18 | 1900 | 520 | 1100 | 280 | 1100 | 280 | 500 | 80 | 500 | 80 |
| 20 | 1700 | 560 | 1000 | 240 | 1000 | 240 | 400 | 80 | 400 | 80 |
| Max. cutting depth max Schnitttiefe |
1. The above table shows the standard value of slot milling.. 2. Please select high precise machine and tool holder. 3. Please use air blow or cutting liquid with high mist retardant property. 4. Down milling is recommended in side milling. 5. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 6. Make overhang as short as possible if no interference. 1. Die obige Tabelle zeigt Standard Werte für das Nutenfräsen. 2. Bitte präzise Maschinen und Werkzeughalter verwenden. 3. Bitte Luftkühlung oder Schneidflüssigkeit benutzen. 4. Empfohlene Fräsmethode: Gleichlauffräsen. 5. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 6. Werkzeugauskragung so kurz wie möglich wählen.
