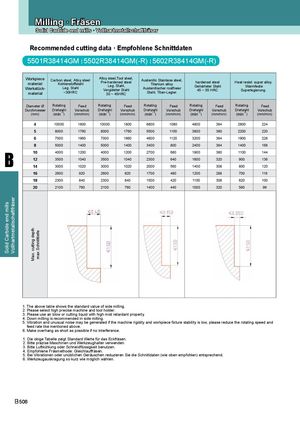

Recommended cutting data · Empfohlene Schnittdaten
5501R38414GM | 5502R38414GM(-R) | 5602R38414GM(-R)
| Workpiece material Werkstück- material | Carbon stee ~30 Kohlen Leg. | l,Alloy steel HRC stoffstahl Stahl | Alloy steel, Pre-harde 30 ~ 4 Leg. Vergüte | Tool steel, ned steel 5HRC Stahl, ter Stahl | Austenitic S Titani Austenitisc Stahl, Ti | tainless steel, um alloy her rostfreier tan-Legier. | harden 45 ~ 5 Gehärte | ed steel 5 HRC ter Stahl | Heat resist. War Superle | super alloy mfeste gierung. |
| Diameter Ø (mm) Durchmesser | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub |
| 4 | 10000 | 1800 | 10000 | 1800 | 6800 | 1080 | 4800 | 384 | 2800 | 224 |
| 5 | 8000 | 1760 | 8000 | 1760 | 5500 | 1100 | 3800 | 380 | 2200 | 220 |
| 6 | 7000 | 1960 | 7000 | 1960 | 4600 | 1120 | 3200 | 384 | 1900 | 228 |
| 8 | 5000 | 1400 | 5000 | 1400 | 3400 | 800 | 2400 | 384 | 1400 | 168 |
| 10 | 4000 | 1200 | 4000 | 1200 | 2700 | 680 | 1900 | 380 | 1100 | 144 |
| 12 | 3500 | 1040 | 3500 | 1040 | 2300 | 640 | 1600 | 320 | 900 | 136 |
| 14 | 3000 | 1020 | 3000 | 1020 | 2000 | 560 | 1400 | 308 | 800 | 120 |
| 16 | 2600 | 920 | 2600 | 920 | 1700 | 480 | 1200 | 288 | 700 | 116 |
| 18 | 2300 | 840 | 2300 | 840 | 1500 | 420 | 1100 | 308 | 620 | 100 |
| 20 | 2100 | 760 | 2100 | 760 | 1400 | 440 | 1000 | 320 | 560 | 96 |
| Max. cutting depth max Schnitttiefe |
1. The above table shows the standard value of side milling. 2. Please select high precise machine and tool holder. 3. Please use air blow or cutting liquid with high mist retardant property. 4. Down milling is recommended in side milling. 5. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 6. Make overhang as short as possible if no interference. 1. Die obige Tabelle zeigt Standard Werte für das Eckfräsen. 2. Bitte präzise Maschinen und Werkzeughalter verwenden. 3. Bitte Luftkühlung oder Schneidflüssigkeit benutzen. 4. Empfohlene Fräsmethode: Gleichlauffräsen. 5. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 6. Werkzeugauskragung so kurz wie möglich wählen.
