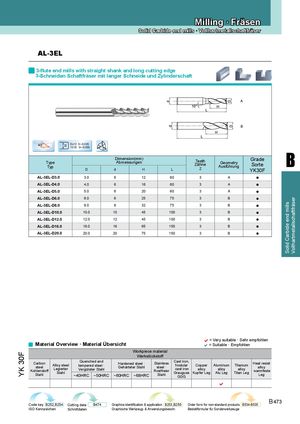

Каталог ZCC-CT фрезы монолитные - страница 233

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

AL-3EL
3-flute end mills with straight shank and long cutting edge
3-Schneiden Schaftfräser mit langer Schneide und Zylinderschaft

A


B


45o D≤12 0~-0.020
D 12<D 0~-0.030


Type
Typ
D d
Dimension(mm)
Abmessungen
H L
Teeth
Zähne
Z
Geometry
Ausführung
Grade
Sorte
YK30F
B
AL-3EL-D3.0 3.0 6 12 60 3 A ●
AL-3EL-D4.0 4.0 6 16 60 3 A ●
AL-3EL-D5.0 5.0 6 20 60 3 A ●
AL-3EL-D6.0 6.0 6 25 75 3 B ●


Vollhartmetallschaftfräser
Solid Carbide end mills
AL-3EL-D8.0 8.0 8 32 75 3 B ●
AL-3EL-D10.0 10.0 10 45 100 3 B ●
AL-3EL-D12.0 12.0 12 45 100 3 B ●
AL-3EL-D16.0 16.0 16 65 150 3 B ●
AL-3EL-D20.0 20.0 20 75 150 3 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
YK 30F


Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG

Code key B252,B254 Cutting data B474 Graphics identification & application B253,B255 Order form for non-standard products B534-B535
B 473
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
