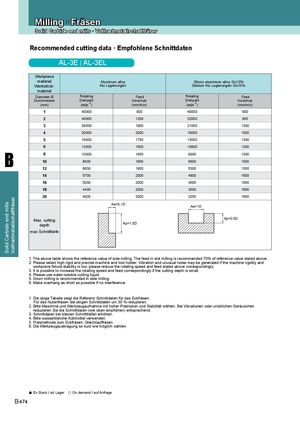

Recommended cutting data · Empfohlene Schnittdaten
AL-3E | AL-3EL
| Workpiece material Werkstück- material | Aluminum Alu Legie | alloy rungen | Silicon aluminiu Silizium Alu Legi | m alloy Si≤10% erungen Si≤10% | |
| Diameter Ø Durchmesser | Rotating Drehzahl | Feed Vorschub | Rotating Drehzahl | Feed Vorschub | |
| (mm) | (min-1) | (mm/min) | (min-1) | (mm/min) | |
| 1 | 40000 | 800 | 40000 | 600 | |
| 2 | 40000 | 1200 | 32000 | 900 | |
| 3 | 26500 | 1800 | 21000 | 1300 | |
| 4 | 20000 | 2000 | 16000 | 1500 | |
| 5 | 16000 | 1750 | 13000 | 1300 | |
| 6 | 13000 | 1500 | 10600 | 1200 | |
| 8 | 10000 | 1650 | 8000 | 1300 | |
| 10 | 8000 | 1900 | 6500 | 1500 | |
| 12 | 6600 | 1950 | 5300 | 1550 | |
| 14 | 5700 | 2000 | 4600 | 1600 | |
| 16 | 5000 | 2000 | 4000 | 1600 | |
| 18 | 4400 | 2000 | 3500 | 1600 | |
| 20 | 4000 | 2000 | 3200 | 1600 | |
| Ae | =0.1D | Ae=1D | |||
| Max. cutting | Ap=0.5D | ||||
| depth max Schnitttiefe | Ap=1.5D |
1. The above table shows the reference value of side milling. The feed in slot milling is recommended 70% of reference value stated above. 2. Please select high rigid and precise machine and tool holder. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed stated above correspondingly. 3. It is possible to increase the rotating speed and feed correspondingly if the cutting depth is small. 4. Please use water-soluble cutting liquid. 5. Down milling is recommended in side milling. 6. Make overhang as short as possible if no interference.
1. Die obige Tabelle zeigt die Referenz Schnittdaten für das Eckfräsen. Für das Nutenfräsen die obigen Schnittdaten um 30 % reduzieren. 2. Bitte Maschine und Werkzeugaufnahme mit hoher Präzission und Stabilität wählen. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 3. Schnittdaten bei kleinen Schnitttiefen erhöhen. 4. Bitte wasserlösliche Kühlmittel verwenden. 5. Fräsmethode zum Eckfräsen: Gleichlauffräsen. 6. Die Werkzeugauskragung so kurz wie möglich wählen.
