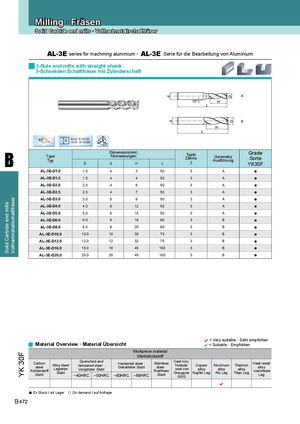

Каталог ZCC-CT фрезы монолитные - страница 232

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

AL-3E series for machining aluminium · AL-3E Serie für die Bearbeitung von Aluminium
3-flute end mills with straight shank
3-Schneiden Schaftfräser mit Zylinderschaft

A


B


45o D≤12 0~-0.020
D 12<D 0~-0.030


B
Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
Z
D d H L YK30F
AL-3E-D1.0 1.0 4 3 50 3 A ●
AL-3E-D1.5 1.5 4 4 50 3 A ●
AL-3E-D2.0 2.0 4 6 50 3 A ●
AL-3E-D2.5 2.5 4 7 50 3 A ●
AL-3E-D3.0 3.0 6 9 50 3 A ●
Vollhartmetallschaftfräser
Solid Carbide end mills


AL-3E-D4.0 4.0 6 12 50 3 A ●
AL-3E-D5.0 5.0 6 15 50 3 A ●
AL-3E-D6.0 6.0 6 18 60 3 B ●
AL-3E-D8.0 8.0 8 20 60 3 B ●
AL-3E-D10.0 10.0 10 30 75 3 B ●
AL-3E-D12.0 12.0 12 32 75 3 B ●
AL-3E-D16.0 16.0 16 45 100 3 B ●
AL-3E-D20.0 20.0 20 45 100 3 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
YK 30F


Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG

● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 472
