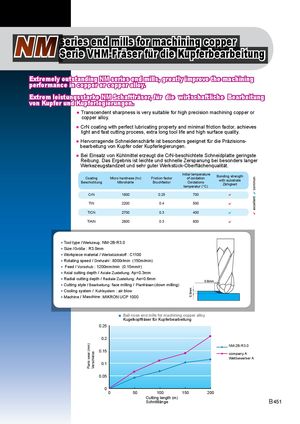

Каталог ZCC-CT фрезы монолитные - страница 211

Flank wear (mm) Verschleiss  excellent common NM series end mills for machining copper Serie VHM-Fräser für die Kupferbearbeitung Extremely outstanding NM series end mills, greatly improve the machining performance in copper or copper alloy. Extrem leistungsstarke NM Schaftfräser, für die wirtschaftliche Bearbeitung von Kupfer und Kupferlegierungen. ● Transcendent sharpness is very suitable for high precision machining copper or copper alloy. ● CrN coating with perfect lubricating property and minimal friction factor, achieves light and fast cutting process, extra long tool life and high surface quality. ● Hervorragende Schneidenschärfe ist besonders geeignet für die Präzisions-  bearbeitung von Kupfer oder Kupferlegierungen. ● Bei Einsatz von Kühlmittel erzeugt die CrN-beschichtete Schneidplatte geringste Reibung. Das Ergebnis ist leichte und schnelle Zerspanung bei besonders langer Werkezeugstandzeit und sehr guter Werkstück-Oberflächenqualität. Coating Micro hardness (hv)BeschichtungMikrohärte Friction factorBruchfaktor Initial temperatureof oxidationOxidationstemperatur (°C)Bonding strengthwith substrateZähigkeit CrN 1800 0.25 700  TiN 2200 0.4 500  TiCN 2700 0.3 400  TiAlN 2800 0.3 800  ● T o o l t y p e / W e r k z e u g : NM-2B-R3.0 ● S i z e / G r ö ß e : R3.0mm ● W o r k p i e c e m a t e r i a l / W e r k s t ü c k s t o f f : C1100 ● R o t a t in g s p e e d / D r e h z a h l : 8000r/min (150m/min) ● F e e d / V o r s c h u b : 1200mm/min (0.15mm/r) ● A x i a l c u t t i n g d e p t h / A x ia l e Z u s t e l l u n g : Ap=0.3mm ● R a d i a l c u t t in g d e p t h / R a d ia l e Z u s t e l l u n g : Ae=0.6mm ● C u t t i n g s t y le / B e a r b e i t u n g : f a c e m i l l i n g / P l a n f r ä s e n (down milling) ● C o o l i n g s y s t e m / K u h l s y s t e m : air blow ● M a c h i n e / M a s c h i n e : MIKRON UCP 1000 ■  Ball nose end mills for machining copper alloy   Kugelkopffräser für Kupferbearbeitung 0.25 0.2 NM-2B-R3.0 0.15 company A Wettbewerber A 0.1 0.05 0 0 50 100 150 200 Cutting length (m) S chnittlänge B 451
