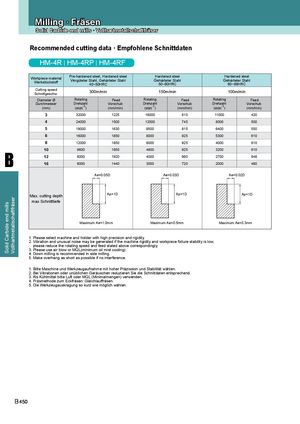

Recommended cutting data · Empfohlene Schnittdaten
HM-4R | HM-4RP | HM-4RF
| Workpiece material Werkstückstoff | Pre-hardened steel, 40~50H Vergüteter Stahl, G | Hardened steel RC ehärteter Stahl | Hardened 50~60H Gehärtete | steel RC r Stahl | Harden 60~6 Gehärte | ed steel 8HRC ter Stahl |
| Cutting speed Schnittgeschw. | 300m/ | min | 150m/ | min | 100 | m/min |
| Diameter Ø (mm) Durchmesser | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |
| Ae=0 | .05D | Ae= | 0.03D | Ae= | 0.02D | |
| Max. cutting depth max Schnitttiefe | Ap=1D | Ap=1D | Ap=1D | |||
| Maximum Ae= | 1.0mm | Maximum Ae | =0.5mm | Maximum | Ae=0.3mm |
1. Please select machine and holder with high precision and rigidity. 2. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed stated above correspondingly. 3. Please use air blow or MQL(minimum oil mist cooling). 4. Down milling is recommended in side milling. 5. Make overhang as short as possible if no interference. 1. Bitte Maschine und Werkzeugaufnahme mit hoher Präzission und Stabilität wählen. 2. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten entsprechend. 3. Als Kühlmittel bitte Luft oder MQL (Minimalmengen) verwenden. 4. Fräsmethode zum Eckfräsen: Gleichlauffräsen. 5. Die Werkzeugauskragung so kurz wie möglich wählen.
