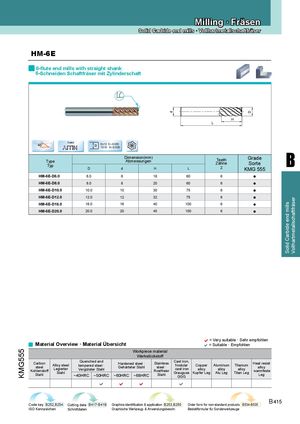

Каталог ZCC-CT фрезы монолитные - страница 175

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

HM-6E
6-flute end mills with straight shank
6-Schneiden Schaftfräser mit Zylinderschaft


D
d
H
L


Coated
45o D≤12 0~-0.020
D
AITiN 12<D 0~-0.030


Type
Typ
D d
Dimension(mm)
Abmessungen
H L
Teeth
Zähne
Z
Grade
Sorte
KMG 555
B
HM-6E-D6.0 6.0 6 18 60 6 ●
HM-6E-D8.0 8.0 8 20 60 6 ●
HM-6E-D10.0 10.0 10 30 75 6 ●
HM-6E-D12.0 12.0 12 32 75 6 ●


Vollhartmetallschaftfräser
HM-6E-D16.0 16.0 16 40 100 6 ●


Solid Carbide end mills
HM-6E-D20.0 20.0 20 45 100 6 ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG555


Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG
   
Code key B252,B254 Cutting data B417-B419 Graphics identification & application B253,B255 Order form for non-standard products B534-B535
B 415
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
