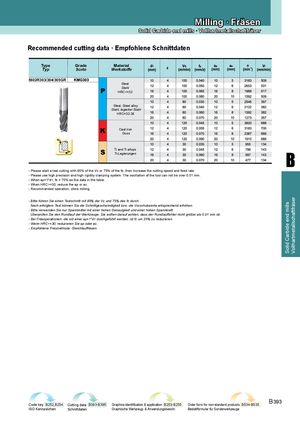

Каталог ZCC-CT фрезы монолитные - страница 153

Solid Carbide end mills Vollhartmetallschaftfräser Milling · Fräsen Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten Type Grade Material Typ Sorte Werkstoffe 5602R303/304/305GR Steel Stahl HRC<=32 Steel, Steel alloy Stahl, legierter Stahl HRC=32-38 Cast iron Guss Ti and Ti alloys Ti-Legierungen B - Please start a test cutting with 85% of the Vc or 75% of the fz, then increase the cutting speed and feed rate. - Please use high precision and high rigidity clamping system. The oscillation of the tool can not be over 0.01 mm. - When ap=1*d1, fz = 75% as the data in the table. - When HRC>=30, reduce the ap or ac. - Recommended operation: climb milling. - Bitte führen Sie einen Testschnitt mit 85% der Vc und 75% des fz durch. Nach erfolgtem Test können Sie die Schnittgeschwindigkeit bzw. die Vorschubwerte entsprechend erhöhen. - Bitte verwenden Sie nur Spannmittel mit einer hohen Genauigkeit und einer hohen Spannkraft. Überprüfen Sie den Rundlauf der Werkzeuge. Sie sollten darauf achten, dass der Rundlauffehler nicht größer als 0.01 mm ist. - Bei Fräsoperationen, die mit einer ap=1*d1 durchgeführt werden, ist fz um 25% zu reduzieren. - Wenn HRC>=30, reduzieren Sie ap oder ac. - Empfohlene Fräsmethode: Gleichlauffräsen. Code key B252,B254 Cutting data B393-B395 Graphics identification & application B253-B255 Order form for non-standard products B534-B535 B 393 ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
