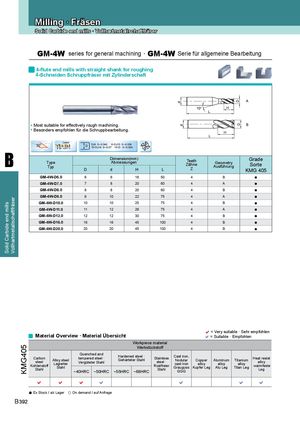

Каталог ZCC-CT фрезы монолитные - страница 152

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

GM-4W series for general machining · GM-4W Serie für allgemeine Bearbeitung
4-flute end mills with straight shank for roughing
4-Schneiden Schruppfräser mit Zylinderschaft


A


D
d
10° H
L

● Most suitable for effectively rough machining. B


D
d
● Besonders empfohlen für die Schruppbearbeitung.
H
L
Coated
D≤6 0~-0.048 6<D≤10 0~-0.058
30o
TiAIN D 10<D≤18 0~-0.07 18<D 0~-0.084


B Type
Typ
D
Dimension(mm)
Abmessungen
d H L
Teeth
Zähne
Z
Geometry
Ausführung
Grade
Sorte
KMG 405
GM-4W-D6.0 6 6 16 50 4 B ●
GM-4W-D7.0 7 8 20 60 4 A ●
GM-4W-D8.0 8 8 20 60 4 B ●
GM-4W-D9.0 9 10 22 75 4 A ●
Vollhartmetallschaftfräser


GM-4W-D10.0 10 10 25 75 4 B ●
Solid Carbide end mills


GM-4W-D11.0 11 12 26 75 4 A ●
GM-4W-D12.0 12 12 30 75 4 B ●
GM-4W-D16.0 16 16 45 100 4 B ●
GM-4W-D20.0 20 20 45 100 4 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG405


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

      
● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 392
