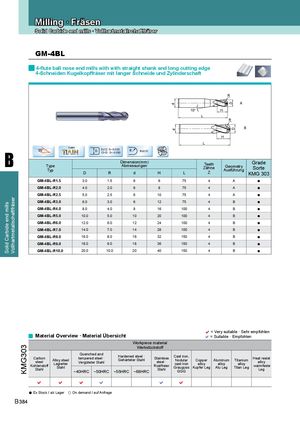

Каталог ZCC-CT фрезы монолитные - страница 144

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

GM-4BL
4-flute ball nose end mills with with straight shank and long cutting edge
4-Schneiden Kugelkopffräser mit langer Schneide und Zylinderschaft

R
A


D
d
10° H
L
R
B


D
d
H
L


B
Coated
35o D≤12 0~-0.020
TiAIN D 12<D 0~-0.030
R R±0.01

Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
D R d H L Z KMG 303
GM-4BL-R1.5 3.0 1.5 6 6 75 4 A ●
GM-4BL-R2.0 4.0 2.0 6 8 75 4 A ●
GM-4BL-R2.5 5.0 2.5 6 10 75 4 A ●
Vollhartmetallschaftfräser


GM-4BL-R3.0 6.0 3.0 6 12 75 4 B ●
Solid Carbide end mills


GM-4BL-R4.0 8.0 4.0 8 16 100 4 B ●
GM-4BL-R5.0 10.0 5.0 10 20 100 4 B ●
GM-4BL-R6.0 12.0 6.0 12 24 100 4 B ●
GM-4BL-R7.0 14.0 7.0 14 28 100 4 B ●
GM-4BL-R8.0 16.0 8.0 16 32 150 4 B ●
GM-4BL-R9.0 18.0 9.0 18 36 150 4 B ●
GM-4BL-R10.0 20.0 10.0 20 40 150 4 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     
● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 384
