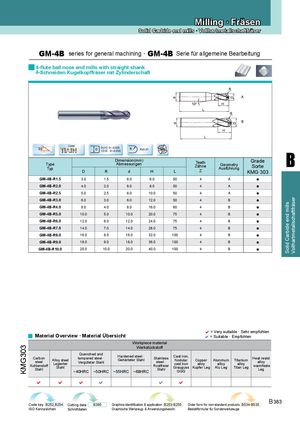

Каталог ZCC-CT фрезы монолитные - страница 143

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

GM-4B series for general machining · GM-4B Serie für allgemeine Bearbeitung
4-flute ball nose end mills with straight shank
4-Schneiden Kugelkopffräser mit Zylinderschaft

R
A


D
d
10° H
L
R
B


D
d
H
L
Coated


B
35o D≤12 0~-0.020
TiAIN D 12<D 0~-0.030
R R±0.01

Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
D R d H L Z KMG 303
GM-4B-R1.5 3.0 1.5 6.0 6.0 50 4 A ●
GM-4B-R2.0 4.0 2.0 6.0 8.0 50 4 A ●
GM-4B-R2.5 5.0 2.5 6.0 10.0 50 4 A ●
●


Vollhartmetallschaftfräser
GM-4B-R3.0 6.0 3.0 6.0 12.0 50 4 B


Solid Carbide end mills
GM-4B-R4.0 8.0 4.0 8.0 16.0 60 4 B ●
GM-4B-R5.0 10.0 5.0 10.0 20.0 75 4 B ●
GM-4B-R6.0 12.0 6.0 12.0 24.0 75 4 B ●
GM-4B-R7.0 14.0 7.0 14.0 28.0 75 4 B ●
GM-4B-R8.0 16.0 8.0 16.0 32.0 100 4 B ●
GM-4B-R9.0 18.0 9.0 18.0 36.0 100 4 B ●
GM-4B-R10.0 20.0 10.0 20.0 40.0 100 4 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     

Code key B252,B254 Cutting data B385 Graphics identification & application B253-B255 Order form for non-standard products B534-B535
B 383
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
