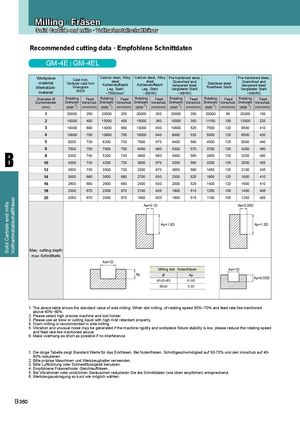

Solid Carbide end mills Vollhartmetallschaftfräser MGeinleliranl gTur·nFingrä/Asllgeenmeine Drehbearbeitung, ISO Kennzeichnung Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten GM-4E | GM-4EL WorkpiecematerialWerkstück-materialCast iron,Nodular cast ironGraugussGGGCarbon steel, AlloyCarbon steel, AlloyPre-hardened steel,steelsteelQuenched andKohlenstoffstahlKohlenstoffstahltempered steelLeg. StahlLeg. StahlVergüteter Stahl~750N/mm2~30HRC~40HRCStainless steelRostfreier StahlPre-hardened steel,Quenched andtempered steelVergüteter Stahl~50HRC Diameter Ø Rotating Feed Rotating Feed Rotating Feed Rotating Feed Rotating Feed Rotating Feed Durchmesser Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub (mm) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) 1 20000 250 20000 250 20000 200 20000 200 20000 90 20000 150 2 15000 400 15000 400 15000 360 15000 350 11150 100 13000 225 3 14000 680 14000 680 13000 630 10600 525 7500 120 8500 410 4 10800 700 10800 700 10000 640 8000 535 5500 125 6500 420 5 8200 730 8200 730 7600 670 6400 560 4500 125 5000 440 6 7000 750 7000 750 6400 690 5300 575 3700 135 4200 450 B 8 5200 740 5200 740 4800 680 4000 565 2800 135 3200 46010420073042007303800670320056022001352500435 12 3500 730 3500 730 3200 670 2650 560 1850 135 2100 435 14 3000 680 3000 680 2700 630 2300 525 1600 125 1800 410 16 2600 680 2600 680 2400 630 2000 525 1400 120 1600 410 18 2300 670 2300 670 2100 620 1800 515 1250 105 1400 405 20 2050 670 2050 670 1900 620 1600 515 1100 105 1250 405 Ae=0.1D Ae=0.05D Ap=1.5D Ap=1.5D Max. cutting depth max Schnitttiefe Ae=1D Milling slot · Nutenfräsen Ae=1D Ap Ø Ap Ap=0.05D Ø1≤D<Ø3 0.15D Ø3≤D 0.3D 1. The above table shows the standard value of side milling. When slot milling, of rotating speed 50%~70% and feed rate like mentioned above 40%~60%. 2. Please select high precise machine and tool holder. 3. Please use air blow or cutting liquid with high mist retardant property. 4. Down milling is recommended in side milling. 5. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 6. Make overhang as short as possible if no interference. 1. Die obige Tabelle zeigt Standard Werte für das Eckfräsen. Bei Nutenfräsen, Schnittgeschwindigkeit auf 50-70% und den Vorschub auf 40- 60% reduzieren. 2. Bitte präzise Maschinen und Werkzeughalter verwenden. 3. Bitte Luftkühlung oder Schneidflüssigkeit benutzen. 4. Empfohlene Fräsmethode: Gleichlauffräsen. 5. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 6. Werkzeugauskragung so kurz wie möglich wählen. B 360
