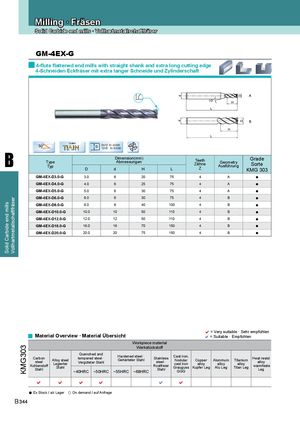

Каталог ZCC-CT фрезы монолитные - страница 104

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

GM-4EX-G
4-flute flattened end mills with straight shank and extra long cutting edge
4-Schneiden Eckfräser mit extra langer Schneide und Zylinderschaft

A


D
d
10° H
L

B


D
d
H
L
Coated
30o D≤12 0~-0.020
TiAIN D


B
12<D 0~-0.030

Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne
Ausführung Sorte
D d H L Z KMG 303
GM-4EX-D3.0-G 3.0 6 20 75 4 A ●
GM-4EX-D4.0-G 4.0 6 25 75 4 A ●
GM-4EX-D5.0-G 5.0 6 30 75 4 A ●
GM-4EX-D6.0-G 6.0 6 30 75 4 B ●
Vollhartmetallschaftfräser


●
Solid Carbide end mills


GM-4EX-D8.0-G 8.0 8 40 100 4 B
GM-4EX-D10.0-G 10.0 10 50 110 4 B ●
GM-4EX-D12.0-G 12.0 12 50 110 4 B ●
GM-4EX-D16.0-G 16.0 16 70 150 4 B ●
GM-4EX-D20.0-G 20.0 20 75 150 4 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     
● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 344
