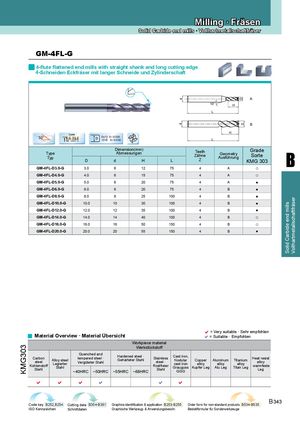

Каталог ZCC-CT фрезы монолитные - страница 103

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

GM-4FL-G
4-flute flattened end mills with straight shank and long cutting edge
4-Schneiden Eckfräser mit langer Schneide und Zylinderschaft


A


D
d
10° H
L

B


D
d
H
Coated
30o D≤12 0~-0.020
TiAIN D 12<D 0~-0.030 L


B
Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
D d H L Z KMG 303
GM-4FL-D3.0-G 3.0 6 12 75 4 A ○
GM-4FL-D4.0-G 4.0 6 15 75 4 A ○
GM-4FL-D5.0-G 5.0 6 20 75 4 A ●
GM-4FL-D6.0-G 6.0 6 20 75 4 B ●
GM-4FL-D8.0-G 8.0 8 25 100 4 B ●


Vollhartmetallschaftfräser
GM-4FL-D10.0-G 10.0 10 30 100 4 B ●


Solid Carbide end mills
GM-4FL-D12.0-G 12.0 12 35 100 4 B ●
GM-4FL-D14.0-G 14.0 14 40 100 4 B ○
GM-4FL-D16.0-G 16.0 16 50 150 4 B ○
GM-4FL-D20.0-G 20.0 20 55 150 4 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     

Code key B252,B254 Cutting data B354-B361 Graphics identification & application B253-B255 Order form for non-standard products B534-B535
B 343
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
