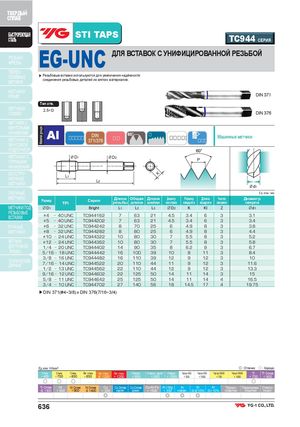

Общий каталог YG-1 2018 - страница 636

ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯСТАЛЬ STI TAPS TC944 СЕРИЯ РЕЗЬБО-ФРЕЗЫ EG-UNC ДЛЯ ВСТАВОК С УНИФИЦИРОВАННОЙ РЕЗЬБОЙ ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Резьбовые вставки используются для увеличения надёжностисоединения резьбовых деталей из мягких материалов. МЕТЧИКИ PRIME DIN 371 Тип отв. МЕТЧИКИ 2.5×DCOMBO DIN 376 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 Bright L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ #4 40 UNC TC944162 7 63 21 4.5 3.4 6 3 3.1 #5 40 UNC TC944202 7 63 21 4.5 3.4 6 3 3.4 РУЧНЫЕ #6 32 UNC TC944242 8 70 25 6 4.9 8 3 3.8 МЕТЧИКИ #8 32 UNC TC944282 8 80 25 6 4.9 8 3 4.4 #10 24 UNC TC944322 10 80 30 7 5.5 8 3 5.2 МЕТЧИКИ #12 24 UNC TC944362 10 80 30 7 5.5 8 3 5.8 ДЛЯ ТРУБНОЙ 1/4 20 UNC TC944402 14 90 35 8 6.2 9 3 6.7 РЕЗЬБЫ 5/16 18 UNC TC944442 16 100 39 10 8 11 3 8.4 ТЕХНИЧЕСКИЕДАННЫЕ 3/8 16 UNC TC9444827/1614 UNCTC944522 16 110 392011044 1211 9 12 39123 1011.6 1/2 13 UNC TC944562 22 110 44 12 9 12 3 13.3 9/16 12 UNC TC944602 22 125 50 14 11 14 3 15 5/8 11 UNC TC944642 25 125 50 14 11 14 4 16.5 3/4 10 UNC TC944702 27 140 56 18 14.5 17 4 19.75 ▶DIN 371(#4~3/8) и DIN 376(7/16~3/4) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ○ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ 636
