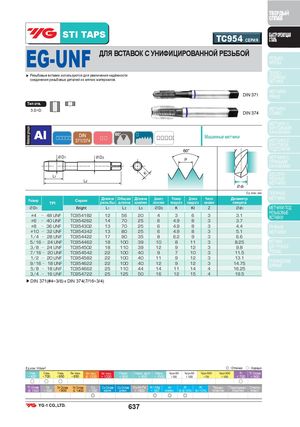

Общий каталог YG-1 2018 - страница 637

ТВЕРДЫЙ СПЛАВ STI TAPS TC954 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ EG-UNF ДЛЯ ВСТАВОК С УНИФИЦИРОВАННОЙ РЕЗЬБОЙ РЕЗЬБО-ФРЕЗЫ ▶ Резьбовые вставки используются для увеличения надёжностисоединения резьбовых деталей из мягких материалов. ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ DIN 371 МЕТЧИКИPRIME Тип отв. 3.0×D МЕТЧИКИDIN 374COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 Bright L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ #4 48 UNF TC954182 12 56 20 4 3 6 3 3.1 ВСТАВКИ #6 40 UNF TC954262 14 70 25 6 4.9 8 3 3.7 #8 36 UNF TC954302 13 70 25 6 4.9 8 3 4.4 РУЧНЫЕ #10 32 UNF TC954342 13 80 25 6 4.9 8 3 5.1 МЕТЧИКИ 1/4 28 UNF TC954422 17 90 35 8 6.2 9 3 6.6 5/16 24 UNF TC954462 18 100 39 10 8 11 3 8.25 МЕТЧИКИ 3/8 24 UNF TC954502 18 110 39 12 9 12 3 9.8 ДЛЯ ТРУБНОЙ 7/16 20 UNF TC954542 22 100 40 9 7 10 3 11.5 РЕЗЬБЫ 1/2 20 UNF TC954582 22 100 40 11 9 12 39/1618 UNFTC954622221004012912313.114.75 ТЕХНИЧЕСКИЕДАННЫЕ 5/8 18 UNF TC954662 25 110 44 14 11 14 4 16.25 3/4 16 UNF TC954722 25 125 50 16 12 15 4 19.5 ▶DIN 371(#4~3/8) и DIN 374(7/16~3/4) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ○ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ 637
