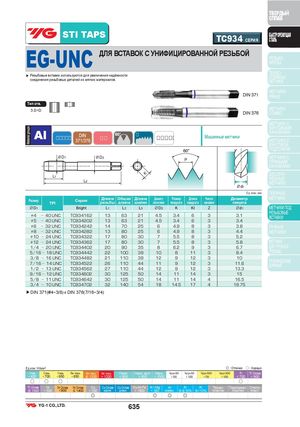

Общий каталог YG-1 2018 - страница 635

ТВЕРДЫЙ СПЛАВ STI TAPS TC934 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ EG-UNC ДЛЯ ВСТАВОК С УНИФИЦИРОВАННОЙ РЕЗЬБОЙ РЕЗЬБО-ФРЕЗЫ ▶ Резьбовые вставки используются для увеличения надёжностисоединения резьбовых деталей из мягких материалов. ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ DIN 371 МЕТЧИКИPRIME Тип отв. 3.0×D МЕТЧИКИDIN 376COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 Bright L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ #4 40 UNC TC934162 13 63 21 4.5 3.4 6 3 3.1 ВСТАВКИ #5 40 UNC TC934202 13 63 21 4.5 3.4 6 3 3.4 #6 32 UNC TC934242 14 70 25 6 4.9 8 3 3.8 РУЧНЫЕ #8 32 UNC TC934282 13 80 25 6 4.9 8 3 4.4 МЕТЧИКИ #10 24 UNC TC934322 17 80 30 7 5.5 8 3 5.2 #12 24 UNC TC934362 17 80 30 7 5.5 8 3 5.8 МЕТЧИКИ 1/4 20 UNC TC934402 20 90 35 8 6.2 9 3 6.7 ДЛЯ ТРУБНОЙ 5/16 18 UNC TC934442 22 100 39 10 8 11 3 8.4 РЕЗЬБЫ 3/8 16 UNC TC934482 21 110 39 12 9 12 37/1614 UNCTC93452226110441191231011.6 ТЕХНИЧЕСКИЕДАННЫЕ 1/2 13 UNC TC934562 27 110 44 12 9 12 3 13.3 9/16 12 UNC TC934602 30 125 50 14 11 14 3 15 5/8 11 UNC TC934642 30 125 50 14 11 14 4 16.5 3/4 10 UNC TC934702 32 140 54 18 14.5 17 4 19.75 ▶DIN 371(#4~3/8) и DIN 376(7/16~3/4) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ○ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ 635
