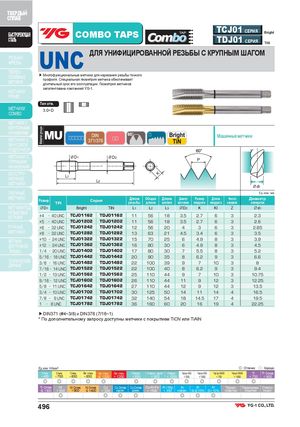

Общий каталог YG-1 2018 - страница 496

ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯСТАЛЬ COMBO TAPS TCJ01 СЕРИЯ BrightTDJ01 СЕРИЯTiN РЕЗЬБО-ФРЕЗЫ UNC ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. МЕТЧИКИ 3.0×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина Число Диаметррезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла МЕТЧИКИ ПОД ØD1 Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕВСТАВКИ #4 40 UNC TCJ01162 TDJ01162 11 56 18 3.5 2.7 6 3 2.3 #5 40 UNC TCJ01202 TDJ01202 11 56 18 3.5 2.7 6 3 2.6 РУЧНЫЕ #6 32 UNC TCJ01242 TDJ01242 12 56 20 4 3 6 3 2.85 МЕТЧИКИ #8 32 UNC TCJ01282 TDJ01282 13 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 24 UNC TCJ01322 TDJ01322 15 70 25 6 4.9 8 3 3.9 ДЛЯ ТРУБНОЙ #12 24 UNC TCJ01362 TDJ01362 16 80 30 6 4.9 8 3 4.5 РЕЗЬБЫ 1/4 20 UNC TCJ01402 TDJ01402 17 80 30 7 5.5 8 3 5.2 5/16 18 UNC TCJ01442 TDJ01442 20 90 35 8 6.2 9 3 6.6 ТЕХНИЧЕСКИЕДАННЫЕ3/8 16 UNC TCJ01482 TDJ01482 22 100 39 9 7 10 3 8 7/16 14 UNC TCJ01522 TDJ01522 22 100 40 8 6.2 9 3 9.4 1/2 13 UNC TCJ01562 TDJ01562 25 110 44 9 7 10 3 10.75 9/16 12 UNC TCJ01602 TDJ01602 26 110 44 11 9 12 3 12.25 5/8 11 UNC TCJ01642 TDJ01642 27 110 44 12 9 12 3 13.5 3/4 10 UNC TCJ01702 TDJ01702 30 125 50 14 11 14 4 16.5 7/8 9 UNC TCJ01742 TDJ01742 32 140 54 18 14.5 17 4 19.5 1 8 UNC TCJ01782 TDJ01782 36 160 60 20 16 19 4 22.25 ▶DIN371 (#4~3/8) и DIN376 (7/16~1) * По дополнительному запросу доступны метчики с покрытием TiCN или TiAlN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 496
