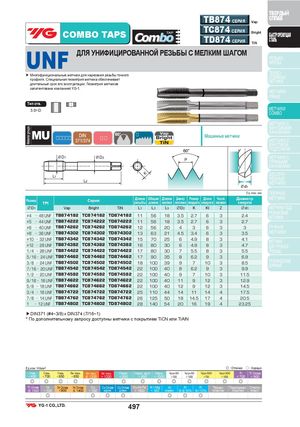

Общий каталог YG-1 2018 - страница 497

ТВЕРДЫЙ TB874 СЕРИЯ Vap СПЛАВ COMBO TAPS TC874 СЕРИЯ BrightTD874 СЕРИЯTiNБЫСТРОРЕЖУЩАЯСТАЛЬ UNF ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ РЕЗЬБО-ФРЕЗЫ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. 3.0×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ Vap КАНАВКАМИМашинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина Число Диаметр МЕТЧИКИрезьбыдлинашейкихвостовикаквадрата квадратаканавоксверла ØD1 Vap Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД #4 48 UNF TB874182 TC874182 TD874182 11 56 18 3.5 2.7 6 3 2.4 РЕЗЬБОВЫЕВСТАВКИ #5 44 UNF TB874222 TC874222 TD874222 11 56 18 3.5 2.7 6 3 2.7 #6 40 UNF TB874262 TC874262 TD874262 12 56 20 4 3 6 3 3 РУЧНЫЕ #8 36 UNF TB874302 TC874302 TD874302 13 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 32 UNF TB874342 TC874342 TD874342 15 70 25 6 4.9 8 3 4.1 МЕТЧИКИ #12 28 UNF TB874382 TC874382 TD874382 16 80 30 6 4.9 8 3 4.7 ДЛЯ ТРУБНОЙ 1/4 28 UNF TB874422 TC874422 TD874422 17 80 30 7 5.5 8 3 5.5 РЕЗЬБЫ 5/16 24 UNF TB874462 TC874462 TD874462 17 90 35 8 6.2 9 3 6.9 3/8 24 UNF TB874502 TC874502 TD874502 18 100 39 9 7 10 3 8.5 ТЕХНИЧЕСКИЕДАННЫЕ 7/16 20 UNF TB874542 TC874542 TD874542 22 100 40 8 6.2 9 3 9.9 1/2 20 UNF TB874582 TC874582 TD874582 22 100 40 9 7 10 3 11.5 9/16 18 UNF TB874622 TC874622 TD874622 22 100 40 11 9 12 3 12.9 5/8 18 UNF TB874662 TC874662 TD874662 22 100 40 12 9 12 3 14.5 3/4 16 UNF TB874722 TC874722 TD874722 25 110 44 14 11 14 4 17.5 7/8 14 UNF TB874762 TC874762 TD874762 26 125 50 18 14.5 17 4 20.5 1 12 UNF TB874802 TC874802 TD874802 28 140 54 20 16 19 4 23.25 ▶DIN371 (#4~3/8) и DIN374 (7/16~1) * По дополнительному запросу доступны метчики с покрытием TiCN или TiAlN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 497
