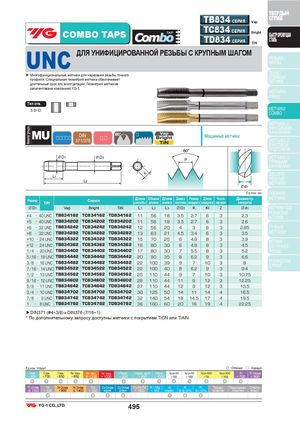

Общий каталог YG-1 2018 - страница 495

ТВЕРДЫЙ TB834 СЕРИЯ Vap СПЛАВ COMBO TAPS TC834 СЕРИЯ BrightTD834 СЕРИЯTiNБЫСТРОРЕЖУЩАЯСТАЛЬ UNC ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ РЕЗЬБО-ФРЕЗЫ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. 3.0×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ Vap КАНАВКАМИМашинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина Число Диаметр МЕТЧИКИрезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла ØD1 Vap Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД #4 40 UNC TB834162 TC834162 TD834162 11 56 18 3.5 2.7 6 3 2.3 РЕЗЬБОВЫЕВСТАВКИ #5 40 UNC TB834202 TC834202 TD834202 11 56 18 3.5 2.7 6 3 2.6 #6 32 UNC TB834242 TC834242 TD834242 12 56 20 4 3 6 3 2.85 РУЧНЫЕ #8 32 UNC TB834282 TC834282 TD834282 13 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 24 UNC TB834322 TC834322 TD834322 15 70 25 6 4.9 8 3 3.9 МЕТЧИКИ #12 24 UNC TB834362 TC834362 TD834362 16 80 30 6 4.9 8 3 4.5 ДЛЯ ТРУБНОЙ 1/4 20 UNC TB834402 TC834402 TD834402 17 80 30 7 5.5 8 3 5.2 РЕЗЬБЫ 5/16 18 UNC TB834442 TC834442 TD834442 20 90 35 8 6.2 9 3 6.6 3/8 16 UNC TB834482 TC834482 TD834482 22 100 39 9 7 10 3 8 ТЕХНИЧЕСКИЕДАННЫЕ 7/16 14 UNC TB834522 TC834522 TD834522 22 100 40 8 6.2 9 3 9.4 1/2 13 UNC TB834562 TC834562 TD834562 25 110 44 9 7 10 3 10.75 9/16 12 UNC TB834602 TC834602 TD834602 26 110 44 11 9 12 3 12.25 5/8 11 UNC TB834642 TC834642 TD834642 27 110 44 12 9 12 3 13.5 3/4 10 UNC TB834702 TC834702 TD834702 30 125 50 14 11 14 4 16.5 7/8 9 UNC TB834742 TC834742 TD834742 32 140 54 18 14.5 17 4 19.5 1 8 UNC TB834782 TC834782 TD834782 36 160 60 20 16 19 4 22.25 ▶DIN371 (#4~3/8) и DIN376 (7/16~1) * По дополнительному запросу доступны метчики с покрытием TiCN или TiAlN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 495
