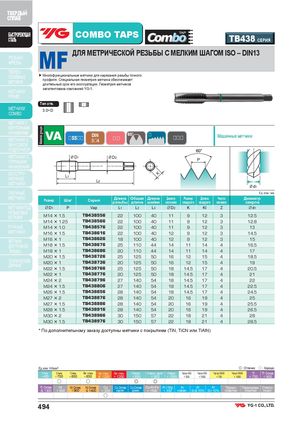

ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯСТАЛЬ COMBO TAPS TB438 СЕРИЯ РЕЗЬБО-ФРЕЗЫ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков МЕТЧИКИ запатентована компанией YG-1. PRIME Тип отв. МЕТЧИКИ 3.0×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИМЕТЧИКИ С SS DIN3 4 Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 P Vap L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕВСТАВКИ M14 × 1.5 TB438556 22 100 40 11 9 12 3 12.5 M14 × 1.25 TB438566 22 100 40 11 9 12 3 12.8 РУЧНЫЕ M14 × 1.0 TB438576 22 100 40 11 9 12 3 13 МЕТЧИКИ M16 × 1.5 TB438616 22 100 40 12 9 12 3 14.5 МЕТЧИКИ M16 × 1 TB438626 18 100 40 12 9 12 3 15 ДЛЯ ТРУБНОЙ M18 × 1.5 TB438676 25 110 44 14 11 14 4 16.5 РЕЗЬБЫ M18 × 1 TB438686 20 110 44 14 11 14 4 17 M20 × 1.5 TB438726 25 125 50 16 12 15 4 18.5 ТЕХНИЧЕСКИЕДАННЫЕ M20 × 1M22 × 1.5 TB438736 20 125 50 16 12 15 4TB43876625125501814.51741920.5 M22 × 1 TB438776 20 125 50 18 14.5 17 4 21 M24 × 2 TB438796 27 140 54 18 14.5 17 4 22 M24 × 1.5 TB438806 27 140 54 18 14.5 17 4 22.5 M26 × 1.5 TB438856 28 140 54 18 14.5 17 4 24.5 M27 × 2 TB438876 28 140 54 20 16 19 4 25 M27 × 1.5 TB438886 28 140 54 20 16 19 4 25.5 M28 × 1.5 TB438916 28 140 54 20 16 19 4 26.5 M30 × 2 TB438966 30 150 57 22 18 21 4 28 M30 × 1.5 TB438976 30 150 57 22 18 21 4 28.5 * По дополнительному заказу доступны метчики с покрытием (TiN, TiCN или TiAlN) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ○ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 494
