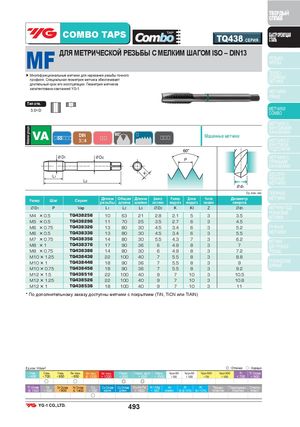

ТВЕРДЫЙ СПЛАВ COMBO TAPS TQ438 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ISO – DIN13 РЕЗЬБО-ФРЕЗЫ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. 3.0×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ SS DIN3 4 Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 P Vap L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД M4 × 0.5 TQ438256 10 63 21 2.8 2.1 5 3 3.5 РЕЗЬБОВЫЕВСТАВКИ M5 × 0.5 TQ438296 11 70 25 3.5 2.7 6 3 4.5 M6 × 0.75 TQ438326 13 80 30 4.5 3.4 6 3 5.2 РУЧНЫЕ M6 × 0.5 TQ438336 13 80 30 4.5 3.4 6 3 5.5 МЕТЧИКИ M7 × 0.75 TQ438356 14 80 30 5.5 4.3 7 3 6.2 МЕТЧИКИ M8 ×1 TQ438376 17 90 36 6 4.9 8 3 7 ДЛЯ ТРУБНОЙ M8 × 0.75 TQ438386 14 80 30 6 4.9 8 3 7.2 РЕЗЬБЫ M10 × 1.25 TQ438436 22 100 40 7 5.5 8 3 8.8 M10 × 1 TQ438446 18 90 36 7 5.5 8 3M10 × 0.75TQ43845618903675.58399.2 ТЕХНИЧЕСКИЕДАННЫЕ M12 × 1.5 TQ438516 22 100 40 9 7 10 3 10.5 M12 × 1.25 TQ438526 22 100 40 9 7 10 3 10.8 M12 × 1 TQ438536 18 100 40 9 7 10 3 11 * По дополнительному заказу доступны метчики с покрытием (TiN, TiCN или TiAlN) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ○ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 493
