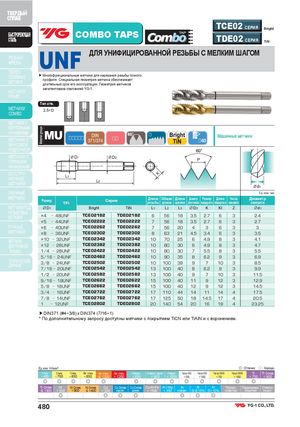

ТВЕРДЫЙ СПЛАВ TCE02 СЕРИЯ Bright БЫСТРОРЕЖУЩАЯСТАЛЬ COMBO TAPS TDE02 СЕРИЯ TiN РЕЗЬБО-ФРЕЗЫ UNF ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков МЕТЧИКИ запатентована компанией YG-1. PRIME Тип отв. МЕТЧИКИ 2.5×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ Машинные метчики МЕТЧИКИ С 40 ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина Число Диаметррезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла МЕТЧИКИ ПОД ØD1 Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕВСТАВКИ #4 48UNF TCE02182 TDE02182 6 56 18 3.5 2.7 6 3 2.4 #5 44UNF TCE02222 TDE02222 7 56 18 3.5 2.7 6 3 2.7 РУЧНЫЕ #6 40UNF TCE02262 TDE02262 7 56 20 4 3 6 3 3 МЕТЧИКИ #8 36UNF TCE02302 TDE02302 8 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 32UNF TCE02342 TDE02342 10 70 25 6 4.9 8 3 4.1 ДЛЯ ТРУБНОЙ #12 28UNF TCE02382 TDE02382 10 80 30 6 4.9 8 3 4.7 РЕЗЬБЫ 1/4 28UNF TCE02422 TDE02422 10 80 30 7 5.5 8 3 5.5 5/16 24UNF TCE02462 TDE02462 10 90 35 8 6.2 9 3 6.9 ТЕХНИЧЕСКИЕДАННЫЕ 3/8 24UNF TCE02502 TDE02502 10 100 39 9 7 10 3 8.5 7/16 20UNF TCE02542 TDE02542 13 100 40 8 6.2 9 3 9.9 1/2 20UNF TCE02582 TDE02582 13 100 40 9 7 10 3 11.5 9/16 18UNF TCE02622 TDE02622 15 100 40 11 9 12 3 12.9 5/8 18UNF TCE02662 TDE02662 15 100 40 12 9 12 3 14.5 3/4 16UNF TCE02722 TDE02722 17 110 44 14 11 14 4 17.5 7/8 14UNF TCE02762 TDE02762 17 125 50 18 14.5 17 4 20.5 1 12UNF TCE02802 TDE02802 20 140 54 20 16 19 4 23.25 ▶DIN371 (#4~3/8) и DIN374 (7/16~1) * По дополнительному запросу доступны метчики с покрытием TiCN или TiAlN и с воронением. Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 480
