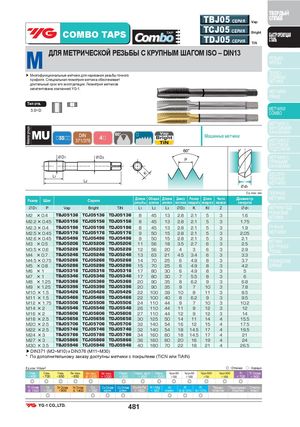

Общий каталог YG-1 2018 - страница 481

ТВЕРДЫЙ TBJ05 СЕРИЯ Vap СПЛАВ COMBO TAPS TCJ05 СЕРИЯ BrightTDJ05 СЕРИЯTiNБЫСТРОРЕЖУЩАЯСТАЛЬ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 РЕЗЬБО-ФРЕЗЫ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. 3.0×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ SS 4 Vap КАНАВКАМИМашинные метчикиМЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина Число Диаметр МЕТЧИКИрезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла ØD1 P Vap Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД M2 × 0.4 TBJ05136 TCJ05136 TDJ05136 8 45 13 2.8 2.1 5 3 1.6 РЕЗЬБОВЫЕВСТАВКИ M2.2 × 0.45 TBJ05156 TCJ05156 TDJ05156 8 45 13 2.8 2.1 5 3 1.75 M2.3 × 0.4 TBJ05196 TCJ05196 TDJ05196 8 45 13 2.8 2.1 5 3 1.9 РУЧНЫЕ M2.5 × 0.45 TBJ05176 TCJ05176 TDJ05176 9 50 15 2.8 2.1 5 3 2.05 МЕТЧИКИ M2.6 × 0.45 TBJ05496 TCJ05496 TDJ05496 9 50 15 2.8 2.1 5 3 2.1M3× 0.5TBJ05206TCJ05206TDJ052061156183.52.7632.5M3.5 × 0.6TBJ05226TCJ05226TDJ0522612562043632.9МЕТЧИКИДЛЯ ТРУБНОЙРЕЗЬБЫ M4 × 0.7 TBJ05246 TCJ05246 TDJ05246 13 63 21 4.5 3.4 6 3 3.3 M4.5 × 0.75 TBJ05266 TCJ05266 TDJ05266 14 70 25 6 4.9 8 3 3.7 ТЕХНИЧЕСКИЕ M5 × 0.8 TBJ05286 TCJ05286 TDJ05286 15 70 25 6 4.9 8 3 4.2 ДАННЫЕ M6 ×1 TBJ05316 TCJ05316 TDJ05316 17 80 30 6 4.9 8 3 5 M7 ×1 TBJ05346 TCJ05346 TDJ05346 17 80 30 7 5.5 8 3 6 M8 × 1.25 TBJ05366 TCJ05366 TDJ05366 20 90 35 8 6.2 9 3 6.8 M9 × 1.25 TBJ05396 TCJ05396 TDJ05396 20 90 35 9 7 10 3 7.8 M10 × 1.5 TBJ05426 TCJ05426 TDJ05426 22 100 39 10 8 11 3 8.5 M11 × 1.5 TBJ05466 TCJ05466 TDJ05466 22 100 40 8 6.2 9 3 9.5 M12 × 1.75 TBJ05506 TCJ05506 TDJ05506 24 110 44 9 7 10 3 10.2 M14 ×2 TBJ05546 TCJ05546 TDJ05546 26 110 44 11 9 12 3 12 M16 ×2 TBJ05606 TCJ05606 TDJ05606 27 110 44 12 9 12 3 14 M18 × 2.5 TBJ05656 TCJ05656 TDJ05656 30 125 50 14 11 14 4 15.5 M20 × 2.5 TBJ05706 TCJ05706 TDJ05706 32 140 54 16 12 15 4 17.5 M22 × 2.5 TBJ05746 TCJ05746 TDJ05746 32 140 54 18 14.5 17 4 19.5 M24 ×3 TBJ05786 TCJ05786 TDJ05786 34 160 60 18 14.5 17 4 21 M27 ×3 TBJ05866 TCJ05866 TDJ05866 36 160 60 20 16 19 4 24 M30 × 3.5 TBJ05946 TCJ05946 TDJ05946 40 180 70 22 18 21 4 26.5 ▶DIN371 (M2~M10) и DIN376 (M11~M30) * По дополнительному заказу доступны метчики с покрытием (TiCN или TiAlN) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 481
