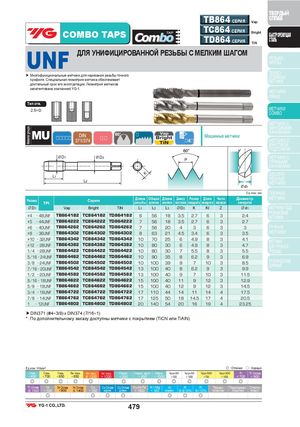

Общий каталог YG-1 2018 - страница 479

ТВЕРДЫЙ TB864 СЕРИЯ Vap СПЛАВ COMBO TAPS TC864 СЕРИЯ BrightTD864 СЕРИЯTiNБЫСТРОРЕЖУЩАЯСТАЛЬ UNF ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ РЕЗЬБО-ФРЕЗЫ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. 2.5×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ Vap КАНАВКАМИМашинные метчики 4 МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина Число Диаметр МЕТЧИКИрезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла ØD1 Vap Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД #4 48UNF TB864182 TC864182 TD864182 6 56 18 3.5 2.7 6 3 2.4 РЕЗЬБОВЫЕВСТАВКИ #5 44UNF TB864222 TC864222 TD864222 7 56 18 3.5 2.7 6 3 2.7 #6 40UNF TB864262 TC864262 TD864262 7 56 20 4 3 6 3 3 РУЧНЫЕ #8 36UNF TB864302 TC864302 TD864302 8 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 32UNF TB864342 TC864342 TD864342 10 70 25 6 4.9 8 3 4.1 МЕТЧИКИ #12 28UNF TB864382 TC864382 TD864382 10 80 30 6 4.9 8 3 4.7 ДЛЯ ТРУБНОЙ 1/4 28UNF TB864422 TC864422 TD864422 10 80 30 7 5.5 8 3 5.5 РЕЗЬБЫ 5/16 24UNF TB864462 TC864462 TD864462 10 90 35 8 6.2 9 3 6.9 3/8 24UNF TB864502 TC864502 TD864502 10 100 39 9 7 10 3 8.5 ТЕХНИЧЕСКИЕДАННЫЕ 7/16 20UNF TB864542 TC864542 TD864542 13 100 40 8 6.2 9 3 9.9 1/2 20UNF TB864582 TC864582 TD864582 13 100 40 9 7 10 3 11.5 9/16 18UNF TB864622 TC864622 TD864622 15 100 40 11 9 12 3 12.9 5/8 18UNF TB864662 TC864662 TD864662 15 100 40 12 9 12 3 14.5 3/4 16UNF TB864722 TC864722 TD864722 17 110 44 14 11 14 4 17.5 7/8 14UNF TB864762 TC864762 TD864762 17 125 50 18 14.5 17 4 20.5 1 12UNF TB864802 TC864802 TD864802 20 140 54 20 16 19 4 23.25 ▶DIN371 (#4~3/8) и DIN374 (7/16~1) * По дополнительному заказу доступны метчики с покрытием (TiCN или TiAlN) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 479
