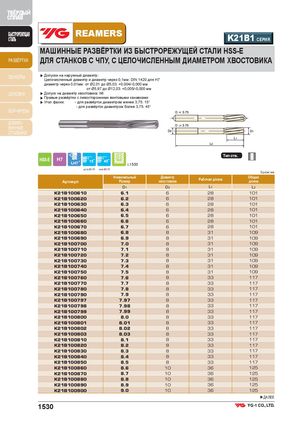

Общий каталог YG-1 2018 - страница 1530

ТВЁРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯ REAMERSСТАЛЬ K21B1 СЕРИЯ МАШИННЫЕ РАЗВЁРТКИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ HSS-E РАЗВЁРТКИ ДЛЯ СТАНКОВ С ЧПУ, С ЦЕЛОЧИСЛЕННЫМ ДИАМЕТРОМ ХВОСТОВИКА ЗЕНКЕРЫ ▶ Допуски на наружный диаметр:Целочисленный диаметр и диаметр через 0,1мм: DIN 1420 для Н7 диаметр через 0,01мм: от Ø2,01 до Ø5,03: +0,004/-0,000 мм от Ø5,97 до Ø12,03: +0,005/-0,000 мм ЦЕКОВКИ ▶ Допуск на диаметр хвостовика: h6 ▶ Правые развёртки с левосторонними винтовыми канавками ▶ Угол фаски: - для развёрток диаметром менее 3,75: 15° - для развёрток диаметром более 3,75: 45° БОР-ФРЕЗЫ ШЛИФО- ВАННЫЕ СТОЛБИКИ Тип отв. с.1533 up to Ø3.75 over Ø3.75 Ед.изм: мм Артикул НоминальныйРазмер Диаметрхвостовика Рабочая длина Общаядлина D1 D2 L1 L2 K21B100610 6.1 6 28 101 K21B100620 6.2 6 28 101 K21B100630 6.3 6 28 101 K21B100640 6.4 6 28 101 K21B100650 6.5 6 28 101 K21B100660 6.6 6 28 101 K21B100670 6.7 6 28 101 K21B100680 6.8 8 31 109 K21B100690 6.9 8 31 109 K21B100700 7.0 8 31 109 K21B100710 7.1 8 31 109 K21B100720 7.2 8 31 109 K21B100730 7.3 8 31 109 K21B100740 7.4 8 31 109 K21B100750 7.5 8 31 109 K21B100760 7.6 8 33 117 K21B100770 7.7 8 33 117 K21B100780 7.8 8 33 117 K21B100790 7.9 8 33 117 K21B100797 7.97 8 33 117 K21B100798 7.98 8 33 117 K21B100799 7.99 8 33 117 K21B100800 8.0 8 33 117 K21B100801 8.01 8 33 117 K21B100802 8.02 8 33 117 K21B100803 8.03 8 33 117 K21B100810 8.1 8 33 117 K21B100820 8.2 8 33 117 K21B100830 8.3 8 33 117 K21B100840 8.4 8 33 117 K21B100850 8.5 8 33 117 K21B100860 8.6 10 36 125 K21B100870 8.7 10 36 125 K21B100880 8.8 10 36 125 K21B100890 8.9 10 36 125 K21B100900 9.0 10 36 125 ▶ДАЛЕЕ 1530
