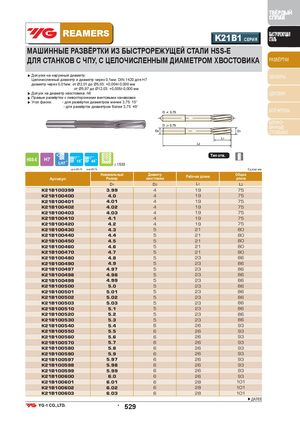

Общий каталог YG-1 2018 - страница 1529

ТВЁРДЫЙ СПЛАВ REAMERS K21B1 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ МАШИННЫЕ РАЗВЁРТКИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ HSS-E ДЛЯ СТАНКОВ С ЧПУ, С ЦЕЛОЧИСЛЕННЫМ ДИАМЕТРОМ ХВОСТОВИКА РАЗВЁРТКИ ▶ Допуски на наружный диаметр: ЗЕНКЕРЫ Целочисленный диаметр и диаметр через 0,1мм: DIN 1420 для Н7 диаметр через 0,01мм: от Ø2,01 до Ø5,03: +0,004/-0,000 мм от Ø5,97 до Ø12,03: +0,005/-0,000 мм ▶ Допуск на диаметр хвостовика: h6 ЦЕКОВКИ ▶ Правые развёртки с левосторонними винтовыми канавками ▶ Угол фаски: - для развёрток диаметром менее 3,75: 15° - для развёрток диаметром более 3,75: 45° БОР-ФРЕЗЫ ШЛИФО- ВАННЫЕ СТОЛБИКИ Тип отв. с.1533 up to Ø3.75 over Ø3.75 Ед.изм: мм Артикул НоминальныйРазмер Диаметрхвостовика Рабочая длина Общаядлина D1 D2 L1 L2 K21B100399 3.99 4 19 75 K21B100400 4.0 4 19 75 K21B100401 4.01 4 19 75 K21B100402 4.02 4 19 75 K21B100403 4.03 4 19 75 K21B100410 4.1 4 19 75 K21B100420 4.2 4 19 75 K21B100430 4.3 5 21 80 K21B100440 4.4 5 21 80 K21B100450 4.5 5 21 80 K21B100460 4.6 5 21 80 K21B100470 4.7 5 21 80 K21B100480 4.8 5 23 86 K21B100490 4.9 5 23 86 K21B100497 4.97 5 23 86 K21B100498 4.98 5 23 86 K21B100499 4.99 5 23 86 K21B100500 5.0 5 23 86 K21B100501 5.01 5 23 86 K21B100502 5.02 5 23 86 K21B100503 5.03 5 23 86 K21B100510 5.1 5 23 86 K21B100520 5.2 5 23 86 K21B100530 5.3 5 23 86 K21B100540 5.4 6 26 93 K21B100550 5.5 6 26 93 K21B100560 5.6 6 26 93 K21B100570 5.7 6 26 93 K21B100580 5.8 6 26 93 K21B100590 5.9 6 26 93 K21B100597 5.97 6 26 93 K21B100598 5.98 6 26 93 K21B100599 5.99 6 26 93 K21B100600 6.0 6 26 93 K21B100601 6.01 6 28 101 K21B100602 6.02 6 28 101 K21B100603 6.03 6 28 101 ▶ДАЛЕЕ • 529
