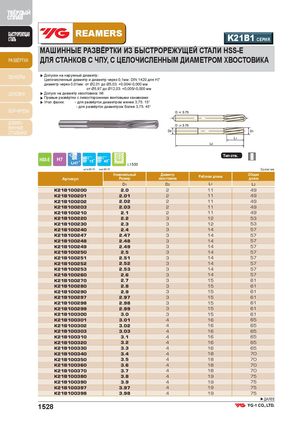

Общий каталог YG-1 2018 - страница 1528

ТВЁРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯ REAMERSСТАЛЬ K21B1 СЕРИЯ МАШИННЫЕ РАЗВЁРТКИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ HSS-E РАЗВЁРТКИ ДЛЯ СТАНКОВ С ЧПУ, С ЦЕЛОЧИСЛЕННЫМ ДИАМЕТРОМ ХВОСТОВИКА ЗЕНКЕРЫ ▶ Допуски на наружный диаметр:Целочисленный диаметр и диаметр через 0,1мм: DIN 1420 для Н7 диаметр через 0,01мм: от Ø2,01 до Ø5,03: +0,004/-0,000 мм от Ø5,97 до Ø12,03: +0,005/-0,000 мм ЦЕКОВКИ ▶ Допуск на диаметр хвостовика: h6 ▶ Правые развёртки с левосторонними винтовыми канавками ▶ Угол фаски: - для развёрток диаметром менее 3,75: 15° - для развёрток диаметром более 3,75: 45° БОР-ФРЕЗЫ ШЛИФО- ВАННЫЕ СТОЛБИКИ Тип отв. с.1533 up to Ø3.75 over Ø3.75 Ед.изм: мм Артикул НоминальныйРазмер Диаметрхвостовика Рабочая длина Общаядлина D1 D2 L1 L2 K21B100200 2.0 2 11 49 K21B100201 2.01 2 11 49 K21B100202 2.02 2 11 49 K21B100203 2.03 2 11 49 K21B100210 2.1 2 11 49 K21B100220 2.2 3 12 53 K21B100230 2.3 3 12 53 K21B100240 2.4 3 14 57 K21B100247 2.47 3 14 57 K21B100248 2.48 3 14 57 K21B100249 2.49 3 14 57 K21B100250 2.5 3 14 57 K21B100251 2.51 3 14 57 K21B100252 2.52 3 14 57 K21B100253 2.53 3 14 57 K21B100260 2.6 3 14 57 K21B100270 2.7 3 15 61 K21B100280 2.8 3 15 61 K21B100290 2.9 3 15 61 K21B100297 2.97 3 15 61 K21B100298 2.98 3 15 61 K21B100299 2.99 3 15 61 K21B100300 3.0 3 15 61 K21B100301 3.01 4 16 65 K21B100302 3.02 4 16 65 K21B100303 3.03 4 16 65 K21B100310 3.1 4 16 65 K21B100320 3.2 4 16 65 K21B100330 3.3 4 16 65 K21B100340 3.4 4 18 70 K21B100350 3.5 4 18 70 K21B100360 3.6 4 18 70 K21B100370 3.7 4 18 70 K21B100380 3.8 4 19 75 K21B100390 3.9 4 19 75 K21B100397 3.97 4 19 75 K21B100398 3.98 4 19 75 ▶ДАЛЕЕ 1528
