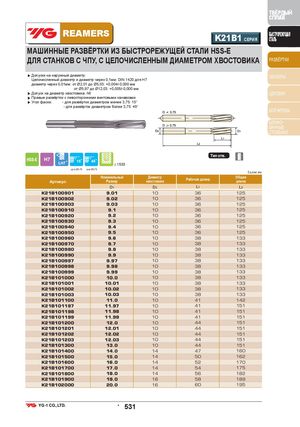

ТВЁРДЫЙ СПЛАВ REAMERS K21B1 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ МАШИННЫЕ РАЗВЁРТКИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ HSS-E ДЛЯ СТАНКОВ С ЧПУ, С ЦЕЛОЧИСЛЕННЫМ ДИАМЕТРОМ ХВОСТОВИКА РАЗВЁРТКИ ▶ Допуски на наружный диаметр: ЗЕНКЕРЫ Целочисленный диаметр и диаметр через 0,1мм: DIN 1420 для Н7 диаметр через 0,01мм: от Ø2,01 до Ø5,03: +0,004/-0,000 мм от Ø5,97 до Ø12,03: +0,005/-0,000 мм ▶ Допуск на диаметр хвостовика: h6 ЦЕКОВКИ ▶ Правые развёртки с левосторонними винтовыми канавками ▶ Угол фаски: - для развёрток диаметром менее 3,75: 15° - для развёрток диаметром более 3,75: 45° БОР-ФРЕЗЫ ШЛИФО- ВАННЫЕ СТОЛБИКИ Тип отв. с.1533 up to Ø3.75 over Ø3.75 Ед.изм: мм Артикул НоминальныйРазмер Диаметрхвостовика Рабочая длина Общаядлина D1 D2 L1 L2 K21B100901 9.01 10 36 125 K21B100902 9.02 10 36 125 K21B100903 9.03 10 36 125 K21B100910 9.1 10 36 125 K21B100920 9.2 10 36 125 K21B100930 9.3 10 36 125 K21B100940 9.4 10 36 125 K21B100950 9.5 10 36 125 K21B100960 9.6 10 38 133 K21B100970 9.7 10 38 133 K21B100980 9.8 10 38 133 K21B100990 9.9 10 38 133 K21B100997 9.97 10 38 133 K21B100998 9.98 10 38 133 K21B100999 9.99 10 38 133 K21B101000 10.0 10 38 133 K21B101001 10.01 10 38 133 K21B101002 10.02 10 38 133 K21B101003 10.03 10 38 133 K21B101100 11.0 10 41 142 K21B101197 11.97 10 41 151 K21B101198 11.98 10 41 151 K21B101199 11.99 10 41 151 K21B101200 12.0 10 44 151 K21B101201 12.01 10 44 151 K21B101202 12.02 10 44 151 K21B101203 12.03 10 44 151 K21B101300 13.0 10 44 151 K21B101400 14.0 14 47 160 K21B101500 15.0 14 50 162 K21B101600 16.0 14 52 170 K21B101700 17.0 14 54 175 K21B101800 18.0 14 56 182 K21B101900 19.0 16 58 189 K21B102000 20.0 16 60 195 • 531
