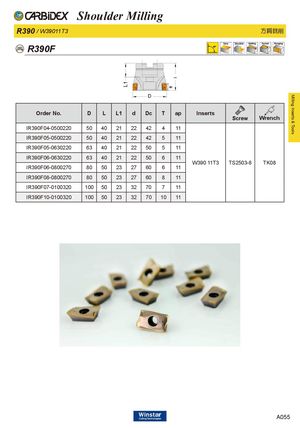

R390F
ap
| Order No. | D | L | L1 | d | Dc | T | ap | Inserts | Screw | Wrench |
| IR390F04-0500220 | 50 | 40 | 21 | 22 | 42 | 4 | 11 | |||
| IR390F05-0500220 | 50 | 40 | 21 | 22 | 42 | 5 | 11 | |||
| IR390F05-0630220 | 63 | 40 | 21 | 22 | 50 | 5 | 11 | |||
| IR390F06-0630220 | 63 | 40 | 21 | 22 | 50 | 6 | 11 | W390 11T3 | TS2503-8 | TK08 |
| IR390F06-0800270 | 80 | 50 | 23 | 27 | 60 | 6 | 11 | |||
| IR390F08-0800270 | 80 | 50 | 23 | 27 | 60 | 8 | 11 | |||
| IR390F07-0100320 | 100 | 50 | 23 | 32 | 70 | 7 | 11 | |||
| IR390F10-0100320 | 100 | 50 | 23 | 32 | 70 | 10 | 11 |
