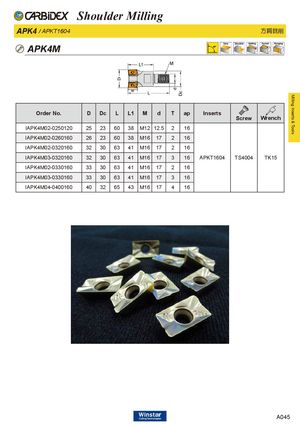

APK4M
ap
| Order No. | D | Dc | L | L1 | M | d | T | ap | Inserts | Screw | Wrench |
| IAPK4M02-0250120 | 25 | 23 | 60 | 38 | M12 | 12.5 | 2 | 16 | |||
| IAPK4M02-0260160 | 26 | 23 | 60 | 38 | M16 | 17 | 2 | 16 | |||
| IAPK4M02-0320160 | 32 | 30 | 63 | 41 | M16 | 17 | 2 | 16 | |||
| IAPK4M03-0320160 | 32 | 30 | 63 | 41 | M16 | 17 | 3 | 16 | APKT1604 | TS4004 | TK15 |
| IAPK4M02-0330160 | 33 | 30 | 63 | 41 | M16 | 17 | 2 | 16 | |||
| IAPK4M03-0330160 | 33 | 30 | 63 | 41 | M16 | 17 | 3 | 16 | |||
| IAPK4M04-0400160 | 40 | 32 | 65 | 43 | M16 | 17 | 4 | 16 |
