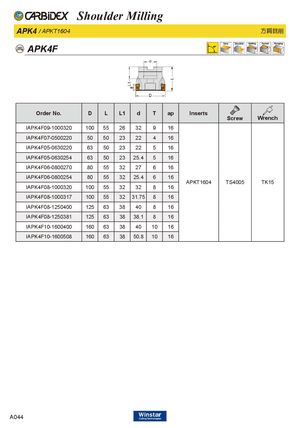

Каталог Carbidex сменные пластины 2020 - страница 46
Навигация
Каталог Winstar монолитный инструмент 2020
Каталог Winstar фрезерование
Основной каталог Winstar 2021
Общий каталог Winstar 2015 - 2016
Брошюра Winstar основная номенклатура 2021
Каталог Winstar инструмент со сменными пластинами 2020
APK4F
ap
| Order No. | D | L | L1 | d | T | ap | Inserts | Screw | Wrench |
| IAPK4F09-1000320 | 100 | 55 | 26 | 32 | 9 | 16 | |||
| IAPK4F07-0500220 | 50 | 50 | 23 | 22 | 4 | 16 | |||
| IAPK4F05-0630220 | 63 | 50 | 23 | 22 | 5 | 16 | |||
| IAPK4F05-0630254 | 63 | 50 | 23 | 25.4 | 5 | 16 | |||
| IAPK4F06-0800270 | 80 | 55 | 32 | 27 | 6 | 16 | |||
| IAPK4F06-0800254 | 80 | 55 | 32 | 25.4 | 6 | 16 | APKT1604 | TS4005 | TK15 |
| IAPK4F08-1000320 | 100 | 55 | 32 | 32 | 8 | 16 | |||
| IAPK4F08-1000317 | 100 | 55 | 32 | 31.75 | 8 | 16 | |||
| IAPK4F08-1250400 | 125 | 63 | 38 | 40 | 8 | 16 | |||
| IAPK4F08-1250381 | 125 | 63 | 38 | 38.1 | 8 | 16 | |||
| IAPK4F10-1600400 | 160 | 63 | 38 | 40 | 10 | 16 | |||
| IAPK4F10-1600508 | 160 | 63 | 38 | 50.8 | 10 | 16 |
