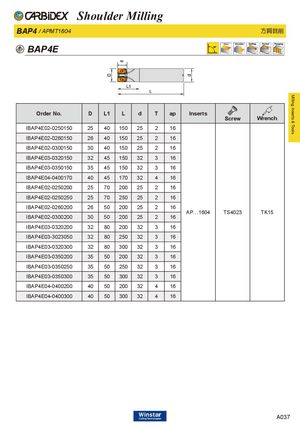

BAP4E
ap
| Order No. | D | L1 | L | d | T | ap | Inserts | Screw | Wrench |
| IBAP4E02-0250150 | 25 | 40 | 150 | 25 | 2 | 16 | |||
| IBAP4E02-0260150 | 26 | 40 | 150 | 25 | 2 | 16 | |||
| IBAP4E02-0300150 | 30 | 40 | 150 | 25 | 2 | 16 | |||
| IBAP4E03-0320150 | 32 | 45 | 150 | 32 | 3 | 16 | |||
| IBAP4E03-0350150 | 35 | 45 | 150 | 32 | 3 | 16 | |||
| IBAP4E04-0400170 | 40 | 45 | 170 | 32 | 4 | 16 | |||
| IBAP4E02-0250200 | 25 | 70 | 200 | 25 | 2 | 16 | |||
| IBAP4E02-0250250 | 25 | 70 | 250 | 25 | 2 | 16 | |||
| IBAP4E02-0260200 | 26 | 50 | 200 | 25 | 2 | 16 | |||
| IBAP4E02-0300200 | 30 | 50 | 200 | 25 | 2 | 16 | AP…1604 | TS4023 | TK15 |
| IBAP4E03-0320200 | 32 | 80 | 200 | 32 | 3 | 16 | |||
| IBAP4E03-3023050 | 32 | 80 | 250 | 32 | 3 | 16 | |||
| IBAP4E03-0320300 | 32 | 80 | 300 | 32 | 3 | 16 | |||
| IBAP4E03-0350200 | 35 | 50 | 200 | 32 | 3 | 16 | |||
| IBAP4E03-0350250 | 35 | 50 | 250 | 32 | 3 | 16 | |||
| IBAP4E03-0350300 | 35 | 50 | 300 | 32 | 3 | 16 | |||
| IBAP4E04-0400200 | 40 | 50 | 200 | 32 | 4 | 16 | |||
| IBAP4E04-0400300 | 40 | 50 | 300 | 32 | 4 | 16 |
