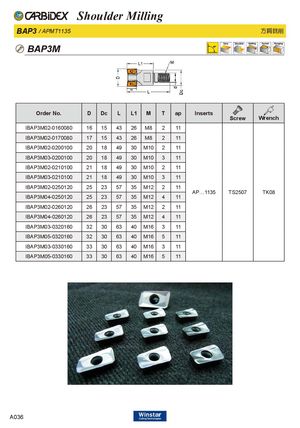

Каталог Carbidex сменные пластины 2020 - страница 38
Навигация
Каталог Winstar монолитный инструмент 2020
Каталог Winstar фрезерование
Основной каталог Winstar 2021
Общий каталог Winstar 2015 - 2016
Брошюра Winstar основная номенклатура 2021
Каталог Winstar инструмент со сменными пластинами 2020
BAP3M
ap
| Order No. | D | Dc | L | L1 | M | T | ap | Inserts | Screw | Wrench |
| IBAP3M02-0160080 | 16 | 15 | 43 | 26 | M8 | 2 | 11 | |||
| IBAP3M02-0170080 | 17 | 15 | 43 | 26 | M8 | 2 | 11 | |||
| IBAP3M02-0200100 | 20 | 18 | 49 | 30 | M10 | 2 | 11 | |||
| IBAP3M03-0200100 | 20 | 18 | 49 | 30 | M10 | 3 | 11 | |||
| IBAP3M02-0210100 | 21 | 18 | 49 | 30 | M10 | 2 | 11 | |||
| IBAP3M03-0210100 | 21 | 18 | 49 | 30 | M10 | 3 | 11 | |||
| IBAP3M02-0250120 | 25 | 23 | 57 | 35 | M12 | 2 | 11 | AP1135 | TS2507 | TK08 |
| IBAP3M04-0250120 | 25 | 23 | 57 | 35 | M12 | 4 | 11 | … | ||
| IBAP3M02-0260120 | 26 | 23 | 57 | 35 | M12 | 2 | 11 | |||
| IBAP3M04-0260120 | 26 | 23 | 57 | 35 | M12 | 4 | 11 | |||
| IBAP3M03-0320160 | 32 | 30 | 63 | 40 | M16 | 3 | 11 | |||
| IBAP3M05-0320160 | 32 | 30 | 63 | 40 | M16 | 5 | 11 | |||
| IBAP3M03-0330160 | 33 | 30 | 63 | 40 | M16 | 3 | 11 | |||
| IBAP3M05-0330160 | 33 | 30 | 63 | 40 | M16 | 5 | 11 |
