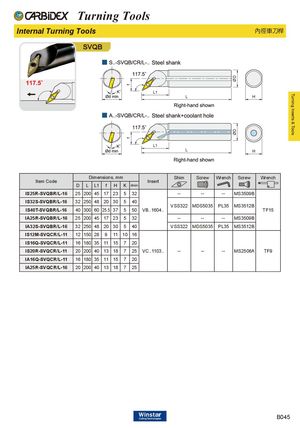

SVQB
L1 L
L1 L
| Item Code | Di | me | nsion | s, m | m | Insert | Shim | Screw | Wrench | Screw | Wrench | ||
| D | L | L1 | f | H | K | dmin | |||||||
| IS25R-SVQBR/L-16 | 25 | 200 | 45 | 17 | 23 | 5 | 32 | -- | -- | -- | MS3509B | ||
| IS32S-SVQBR/L-16 | 32 | 250 | 48 | 20 | 30 | 5 | 40 | VSS322 | MDS5035 | PL35 | MS3512B | ||
| IS40T-SVQBR/L-16 | 40 | 300 | 60 | 25.5 | 37 | 5 | 50 | VB..1604.. | TF15 | ||||
| IA25R-SVQBR/L-16 | 25 | 200 | 45 | 17 | 23 | 5 | 32 | -- | -- | -- | MS3509B | ||
| IA32S-SVQBR/L-16 | 32 | 250 | 48 | 20 | 30 | 5 | 40 | VSS322 | MDS5035 | PL35 | MS3512B | ||
| IS12M-SVQCR/L-11 | 12 | 150 | 28 | 9 | 11 | 10 | 16 | ||||||
| IS16Q-SVQCR/L-11 | 16 | 180 | 35 | 11 | 15 | 7 | 20 | ||||||
| IS20R-SVQCR/L-11 | 20 | 200 | 40 | 13 | 18 | 7 | 25 | VC..1103.. | -- | -- | -- | MS2506A | TF9 |
| IA16Q-SVQCR/L-11 | 16 | 180 | 35 | 11 | 15 | 7 | 20 | ||||||
| IA25R-SVQCR/L-16 | 20 | 200 | 40 | 13 | 18 | 7 | 25 |
