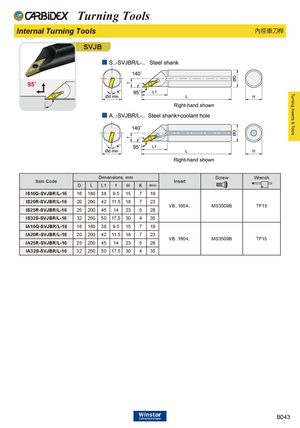

Каталог Carbidex сменные пластины 2020 - страница 157
Навигация
Каталог Winstar монолитный инструмент 2020
Каталог Winstar фрезерование
Основной каталог Winstar 2021
Общий каталог Winstar 2015 - 2016
Брошюра Winstar основная номенклатура 2021
Каталог Winstar инструмент со сменными пластинами 2020
SVJB
| Dime | nsions | , mm | Screw | Wrench | ||||||
| Item Code | Insert | |||||||||
| D | L | L1 | f | H | K | dmin | ||||
| IS16Q-SVJBR/L-16 | 16 | 180 | 38 | 9.5 | 15 | 7 | 19 | |||
| IS20R-SVJBR/L-16 | 20 | 200 | 42 | 11.5 | 18 | 7 | 23 | VB1604 | MS3509B | TF15 |
| IS25R-SVJBR/L-16 | 25 | 200 | 45 | 14 | 23 | 5 | 28 | .... | ||
| IS32S-SVJBR/L-16 | 32 | 250 | 50 | 17.5 | 30 | 4 | 35 | |||
| IA16Q-SVJBR/L-16 | 16 | 180 | 38 | 9.5 | 15 | 7 | 19 | |||
| IA20R-SVJBR/L-16 | 20 | 200 | 42 | 11.5 | 18 | 7 | 23 | VB14 | MSB | TF1 |
| IA25R-SVJBR/L-16 | 25 | 200 | 45 | 14 | 23 | 5 | 28 | ..60.. | 3509 | 5 |
| IA32S-SVJBR/L-16 | 32 | 250 | 50 | 17.5 | 30 | 4 | 35 |
