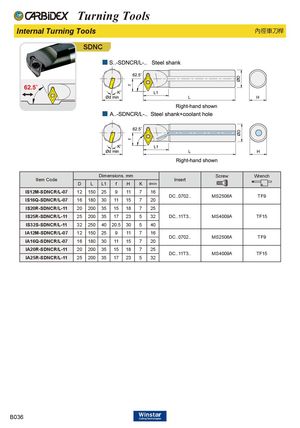

SDNC
| Item Code | Dime | nsions | , mm | Insert | Screw | Wrench | ||||
| D | L | L1 | f | H | K | dmin | ||||
| IS12M-SDNCR/L-07 | 12 | 150 | 25 | 9 | 11 | 7 | 16 | DC0702 | MS206A | TF9 |
| IS16Q-SDNCR/L-07 | 16 | 180 | 30 | 11 | 15 | 7 | 20 | .... | 5 | |
| IS20R-SDNCR/L-11 | 20 | 200 | 35 | 15 | 18 | 7 | 25 | |||
| IS25R-SDNCR/L-11 | 25 | 200 | 35 | 17 | 23 | 5 | 32 | DC..11T3.. | MS4009A | TF15 |
| IS32S-SDNCR/L-11 | 32 | 250 | 40 | 20.5 | 30 | 5 | 40 | |||
| IA12M-SDNCR/L-07 | 12 | 150 | 25 | 9 | 11 | 7 | 16 | 2 | 2 | |
| IA16Q-SDNCR/L-07 | 16 | 180 | 30 | 11 | 15 | 7 | 20 | DC..070.. | MS506A | TF9 |
| IA20R-SDNCR/L-11 | 20 | 200 | 35 | 15 | 18 | 7 | 25 | |||
| IA25R-SDNCR/L-11 | 25 | 200 | 35 | 17 | 23 | 5 | 32 | DC..11T3.. | MS4009A | TF15 |
