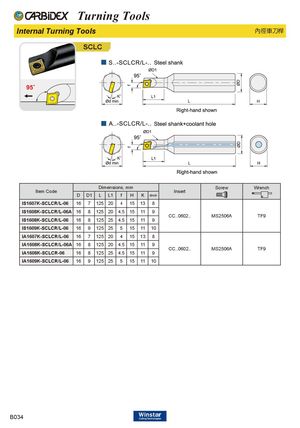

SCLC
| Dim | ensi | ons, | mm | Screw | Wrench | ||||||
| Item Code | Insert | ||||||||||
| D | D1 | L | L1 | f | H | K | dmin | ||||
| IS1607K-SCLCR/L-06 | 16 | 7 | 125 | 20 | 4 | 15 | 13 | 8 | |||
| IS1608K-SCLCR/L-06A | 16 | 8 | 125 | 20 | 4.5 | 15 | 11 | 9 | CC0602 | MS2506A | TF9 |
| IS1608K-SCLCR/L-06 | 16 | 8 | 125 | 25 | 4.5 | 15 | 11 | 9 | .... | ||
| IS1609K-SCLCR/L-06 | 16 | 9 | 125 | 25 | 5 | 15 | 11 | 10 | |||
| IA1607K-SCLCR/L-06 | 16 | 7 | 125 | 20 | 4 | 15 | 13 | 8 | |||
| IA1608K-SCLCR/L-06A | 16 | 8 | 125 | 20 | 4.5 | 15 | 11 | 9 | |||
| IA1608K-SCLCR-06 | 16 | 8 | 125 | 25 | 4.5 | 15 | 11 | 9 | CC..0602.. | MS2506A | TF9 |
| IA1609K-SCLCR/L-06 | 16 | 9 | 125 | 25 | 5 | 15 | 11 | 10 |
