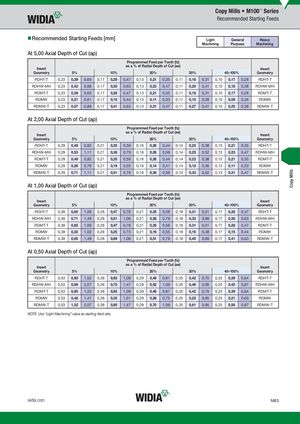

Общий каталог Widia 2017 - страница 987

Каталог Widia токарный инструмент 2017

Каталог Widia токарный инструмент 2017

Каталог Widia трохоидальное фрезерование

Каталог Widia трохоидальное фрезерование

Каталог Widia техническое руководство по разверткам

Каталог Widia техническое руководство по разверткам

Каталог Widia фрезы со сменными пластинами 2016

Каталог Widia фрезы со сменными пластинами 2016

Каталог Widia достижения 2020

Каталог Widia достижения 2020

ecomm 5,00 Axia Insert Geometry	ne l Dep	ar th of C 5%	ng e ut (a	es [ p)	m] 10%	Pro as a	gramme % of Ra	dFeedp dial Dep 20%	er Toot th of Cu	h (fz) t (ae)	30%	Lig Machi	ht ning	Gen Purp 40–100%	eral ose	Heavy Machining Insert Geometry
RDHT-T	0,23	0,39	0,65	0,17	0,28	0,47	0,13	0,21	0,35	0,11	0,18	0,31	0,10	0,17	0,28	RDHT-T
RDHW-MH	0,23	0,42	0,88	0,17	0,30	0,63	0,13	0,23	0,47	0,11	0,20	0,41	0,10	0,18	0,38	RDHW-MH
RDMT-T	0,23	0,39	0,65	0,17	0,28	0,47	0,13	0,21	0,35	0,11	0,18	0,31	0,10	0,17	0,28	RDMT-T
RDMW	0,23	0,21	0,61	0,17	0,15	0,44	0,13	0,11	0,33	0,11	0,10	0,28	0,10	0,09	0,26	RDMW
RDMW-T	0,23	0,57	0,88	0,17	0,41	0,63	0,13	0,31	0,47	0,11	0,27	0,41	0,10	0,25	0,38	RDMW-T

RDMW-T 0,23 0,57 0,88 0,17 0,41 0,63 0,13 0,31 0,47 0,11 0,27 0,41 0,10 0,25 0,38 RDMW-T

At 2,00 Axial Depth of Cut (ap)

Insert Geometry		5%			10%	Pro as a	gramme % of Ra	dFeedp dial Dep 20%	er Toot th of Cu	h (fz) t (ae)	30%			40–100%		Insert Geometry
RDHT-T	0,29	0,49	0,82	0,21	0,35	0,59	0,16	0,26	0,44	0,14	0,23	0,38	0,13	0,21	0,35	RDHT-T
RDHW-MH	0,29	0,53	1,11	0,21	0,38	0,79	0,16	0,28	0,59	0,14	0,25	0,52	0,13	0,23	0,47	RDHW-MH
RDMT-T	0,29	0,49	0,82	0,21	0,35	0,59	0,16	0,26	0,44	0,14	0,23	0,38	0,13	0,21	0,35	RDMT-T
RDMW	0,29	0,26	0,76	0,21	0,19	0,55	0,16	0,14	0,41	0,14	0,12	0,36	0,13	0,11	0,33	RDMW
RDMW-T	0,29	0,71	1,11	0,21	0,51	0,79	0,16	0,38	0,59	0,14	0,33	0,52	0,13	0,31	0,47	RDMW-T

At 1,00 Axial Depth of Cut (ap)

Programmed Feed per Tooth (fz)

Insert Geometry		5%			10%	Pro as a	gramme % of Ra	dFeedp dial Dep 20%	er Toot th of Cu	h (fz) t (ae)	30%			40–100%		Insert Geometry
RDHT-T	0,39	0,65	1,09	0,28	0,47	0,78	0,21	0,35	0,58	0,18	0,31	0,51	0,17	0,28	0,47	RDHT-T
RDHW-MH	0,39	0,71	1,49	0,28	0,51	1,06	0,21	0,38	0,79	0,18	0,33	0,69	0,17	0,30	0,63	RDHW-MH
RDMT-T	0,39	0,65	1,09	0,28	0,47	0,78	0,21	0,35	0,58	0,18	0,31	0,51	0,17	0,28	0,47	RDMT-T
RDMW	0,39	0,35	1,02	0,28	0,25	0,73	0,21	0,19	0,55	0,18	0,16	0,48	0,17	0,15	0,44	RDMW
RDMW-T	0,39	0,95	1,49	0,28	0,69	1,06	0,21	0,51	0,79	0,18	0,45	0,69	0,17	0,41	0,63	RDMW-T

At 0,50 Axial Depth of Cut (ap)

Programmed Feed per Tooth (fz) as a % of Radial Depth of Cut (ae) Insert Insert

Insert Geometry		5%			10%	Pro as a	gramme % of Ra	dFeedp dial Dep 20%	er Toot th of Cu	h (fz) t (ae)	30%			40–100%		Insert Geometry
RDHT-T	0,53	0,90	1,52	0,38	0,65	1,08	0,29	0,48	0,81	0,25	0,42	0,70	0,23	0,39	0,64	RDHT-T
RDHW-MH	0,53	0,98	2,07	0,38	0,70	1,47	0,29	0,52	1,09	0,25	0,46	0,95	0,23	0,42	0,87	RDHW-MH
RDMT-T	0,53	0,90	1,52	0,38	0,65	1,08	0,29	0,48	0,81	0,25	0,42	0,70	0,23	0,39	0,64	RDMT-T
RDMW	0,53	0,48	1,41	0,38	0,35	1,01	0,29	0,26	0,75	0,25	0,23	0,65	0,23	0,21	0,60	RDMW
RDMW-T	0,53	1,32	2,07	0,38	0,95	1,47	0,29	0,70	1,09	0,25	0,61	0,95	0,23	0,56	0,87	RDMW-T
