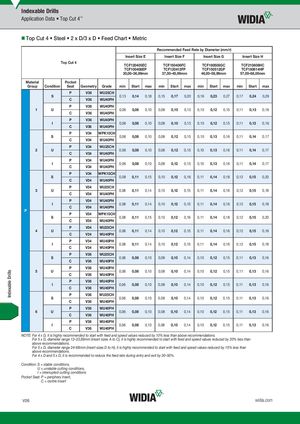

| Top Cut 4 | In TC TC 30,0 | sert Siz F120405 F100408 0–36,99 | e E EC EP mm | Recom In TC TC 37, | mende sert Siz F150406 F12041 00–45,99 | dFeedR e F FC 2FP mm | ate by D In TC TC 46, | iameter sert Size F180508 F150512 00–56,99 | (mm/r) G GC GP mm | In TC TC 57, | sert Size F210608 F180614 00–68,00 | H HC HP mm | ||||
| Material | ||||||||||||||||
| Group | Condition | Seat | Geometry | Grade | min | Start | max | min | Start | max | min | Start | max | min | Start | max |
| S | P C | V36 V36 | WU25CH WU40PH | 0,13 | 0,14 | 0,18 | 0,15 | 0,17 | 0,20 | 0,16 | 0,23 | 0,27 | 0,17 | 0,24 | 0,29 | |
| 1 | U | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,13 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 |
| I | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,13 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 | |
| S | P C | V34 V34 | WPK10CH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,12 | 0,15 | 0,10 | 0,13 | 0,16 | 0,11 | 0,14 | 0,17 | |
| 2 | U | P C | V34 V34 | WU25CH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,12 | 0,15 | 0,10 | 0,13 | 0,16 | 0,11 | 0,14 | 0,17 |
| I | P C | V34 V34 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,12 | 0,15 | 0,10 | 0,13 | 0,16 | 0,11 | 0,14 | 0,17 | |
| S | P C | V34 V34 | WPK10CH WU40PH | 0,08 | 0,11 | 0,15 | 0,10 | 0,12 | 0,16 | 0,11 | 0,14 | 0,18 | 0,12 | 0,15 | 0,20 | |
| 3 | U | P C | V34 V34 | WU25CH WU40PH | 0,08 | 0,11 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,14 | 0,16 | 0,12 | 0,15 | 0,18 |
| P | I | P C | V34 V34 | WU40PH WU40PH | 0,08 | 0,11 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,14 | 0,16 | 0,12 | 0,15 | 0,18 |
| S | P C | V34 V34 | WPK10CH WU40PH | 0,08 | 0,11 | 0,15 | 0,10 | 0,12 | 0,16 | 0,11 | 0,14 | 0,18 | 0,12 | 0,15 | 0,20 | |
| 4 | U | P C | V34 V34 | WU25CH WU40PH | 0,08 | 0,11 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,14 | 0,16 | 0,12 | 0,15 | 0,18 |
| I | P C | V34 V34 | WU40PH WU40PH | 0,08 | 0,11 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,14 | 0,16 | 0,12 | 0,15 | 0,18 | |
| S | P C | V36 V36 | WU25CH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 | |
| 5 | U | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 |
| I | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 | |
| S | P C | V36 V36 | WU25CH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 | |
| 6 | U | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 |
| I | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 |
above recommendations. For 4 x D and 5 x D, it is recommended to reduce the feed rate during entry and exit by 30–50%. Condition: S = stable conditions, U = unstable cutting conditions, I = interrupted cutting conditions Pocket Seat: P = periphery insert, C = centre insert
